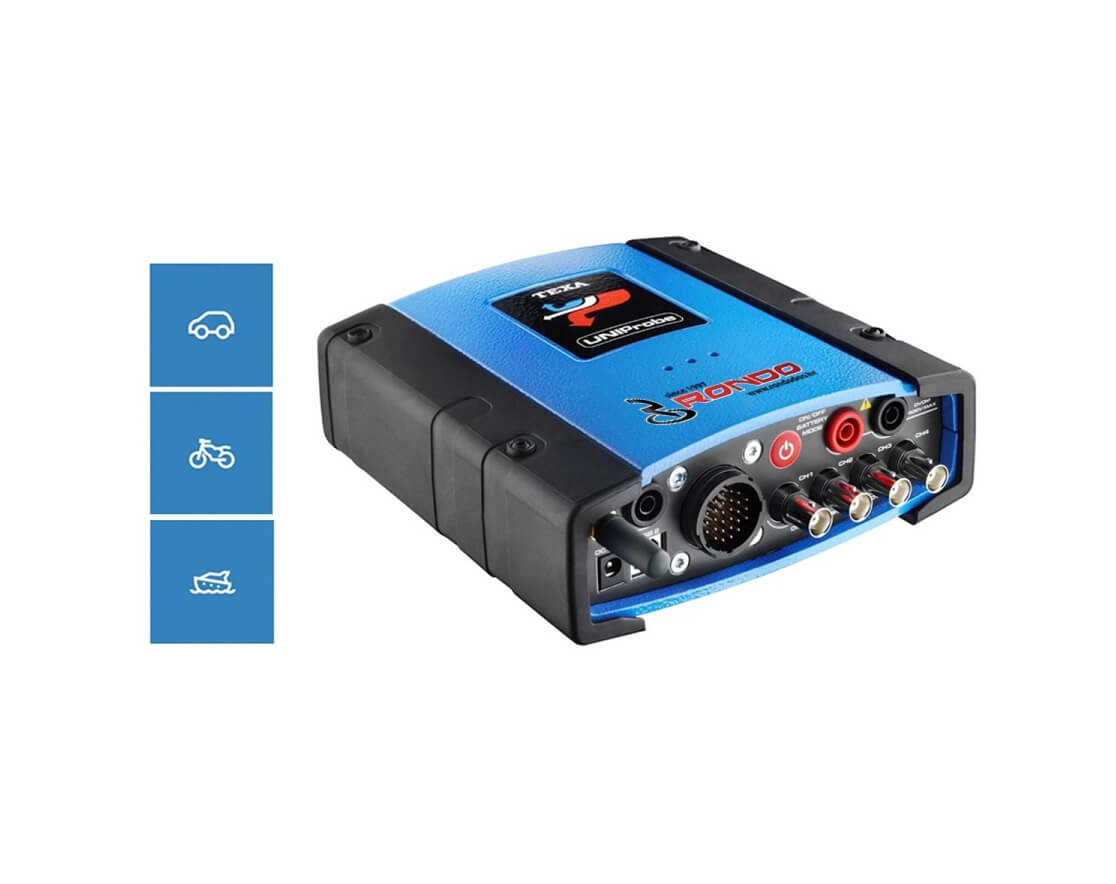

Texa UniProbe C/B/M osciloskop

Impresivna funkcionalnost

• UNIProbe uključuje 6 različitih instrumenata u jednoj jedinici, uključujući osciloskop s četiri nezavisna kanala koji mogu izvršiti precizna i profesionalna mjerenja od naponskih senzora i strujnih kliješta.

Softver mjernog sustava

• Jednostavan pristup nevjerojatnim funkcijama UNIProbea osigurava MSS (Measurement System Software), razvijen od strane TEXA posebno za ovaj uređaj, te kompletna IDC5 softverska platforma.
• SIV (Signal Information Viewing) funkcija zaslužuje poseban spomen. Ovo koristi softverski algoritam razvijen od strane TEXA posebno za usporedbu prikupljenih podataka s vrijednostima zabilježenim u internoj bazi podataka. Stoga se neuobičajeni signali mogu prepoznati trenutno, čineći vaš rad bržim i lakšim nego ikad.

TEHNIČKE KARAKTERISTIKE :

• NAPAJANJE - 8 – 32 VDC
• UNUTARNJI NAPON PUNJENJA BATERIJE - 10 – 32 VDC, ugrađena litijska baterija od 7,4 V, 1 Ah
• AUTONOMIJA BATERIJE ​do 5 sati
• MAKSIMALNO POTROŠENJE STRUJE - 1,2 A na 12 V
• OKOLIŠ Radna temperatura: 0 ÷ +45°C , Temperatura skladištenja: – 20 °C ÷ 60 °C , Radna relativna vlažnost: 10 % ÷ 80 % bez kondenzacije
• DIMENZIJE 155x178x55 mm (bez Bluetooth antene)
• TEŽINA 1,2 kg

OSCILOSKOP:

KANALI

• 4 nezavisna ulazna kanala s analognom širinom pojasa od 10 MHz (-3 dB); brzina uzorkovanja 20 MSamples/sec pri 10 bit s 1 ili 2 aktivna kanala, 10 MSamples/sec pri 10 bit s 3 ili 4 aktivna kanala
• MAKSIMALNI ULAZNI NAPON +/- 50 Vmax, AC ili DC spoj br
• OKOMITA SKALA ZA SVAKI KANAL od 20 mV/Div do 50 V/Div
• HORIZONTALNO MJERILO od 500 ns/Div do 5s/Div
• OKIDAČ izvor CH1, CH2, CH3, CH4, izbor, odgoda okidanja
• NAČIN PRIKAZA Normalno, Automatski, Jedan snimak
• MJERENJE SLJEDEĆIH VRIJEDNOSTI frekvencija, period, RMS, Vmax, Vmin

MULTIMETER:

• GALVANSKA IZOLACIJA do 1 kV za sigurna mjerenja
• MJERENJE NAPONA Maksimalni mjerljivi napon: ± 400VDC, ulazna impedancija 4,7 MΩ, rezolucija 3 znamenke; tri raspona vrijednosti, s automatskim ili ručnim odabirom skale: 0-6 V, 6-60 V, 60-400 V AC/DC
• MJERENJE OTPORA Tri raspona vrijednosti, s automatskim ili ručnim odabirom skale: 0-1000 Ω, 1-100 kΩ, 100 – 10 MΩ, rezolucija: 3 znamenke
• MJERENJE STRUJE Mjerenja struje izvedena spajanjem TEXA sondi serije “BICOR” na utičnice na prednjoj strani alata
• TNET FUNKCIJA Rješavanje problema na CAN ISO11898, ISO11519 mrežama
• BPP FUNKCIJA Rješavanje problema na sustavima za pokretanje Mjerenja napona: DC do 50 VDC
• ELEKTROMAGNETSKA KOMPATIBILNOST ETSI EN 301 489-17 V 1.2.1 EN 6/326/1

UNIProbe uključuje:

• Osciloskop: četiri neovisna analogna kanala, zajedno sa SIV* funkcija za tumačenje izmjerenih signala.
• Battery Probe: za ispitivanje učinkovitosti baterije, analizu i provjeru svi sustavi pokretanja i punjenja.
• TNET: za mjerenje i električnu analizu CAN automobila komunikacijske mreže.
• Generator signala: za simulaciju impulsa koje generiraju senzori i naredbe koje generiraju upravljačke jedinice i ispitni solenoidni ventilii druge komponente.
• Multimetar: za mjerenje napona, otpora i struje (pomoću ampermetra sa stezaljkom).
• Ispitivač tlaka: za provjeru tlaka turbina i goriva na svim vozilima.
