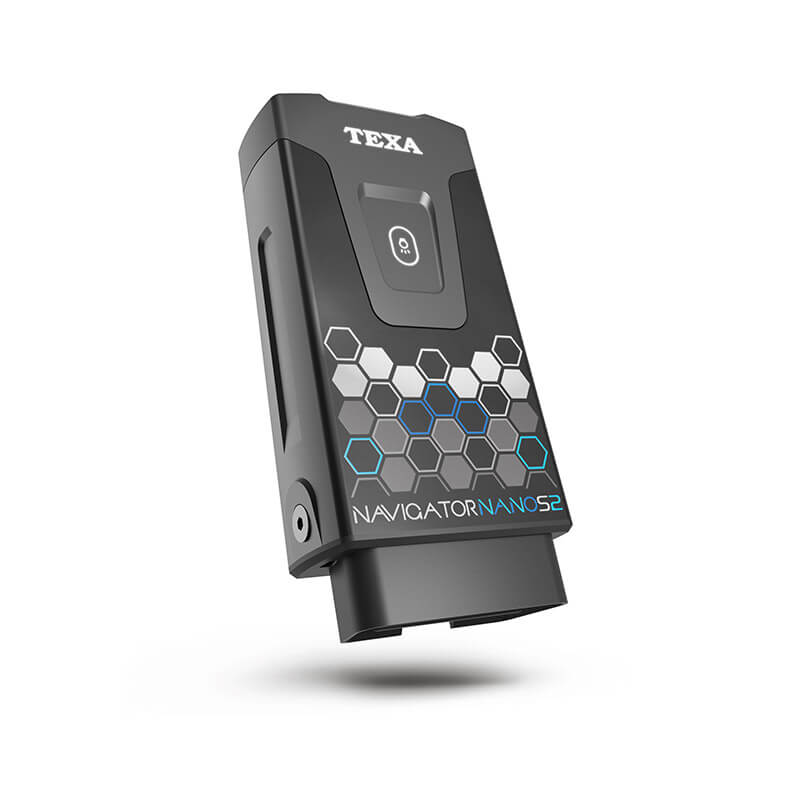

- Navigator NANO S2 je posljednja generacija TEXA sučelja za vozila koja vam omogućuje pokretanje svih vrsta dijagnostike na automobilima i lakim komercijalnim vozilima
- Svaki aspekt Navigatora NANO S pažljivo je dizajniran i razvijen kako bi u potpunosti zadovoljio potrebe moderne garaže i omogućio mehaničarima da brzo i jednostavno završe sve dijagnostičke testove.
- Ovo kompaktno, lagano i ergonomsko sučelje dizajnirano je za jednostavno i automatsko funkcioniranje s TEXA najnovijom generacijom zaslonskih jedinica kao što su AXONE i MULTI PEGASO.
Robusnost i posvećenost detaljima
- Robusnost u kombinaciji s pažnjom za detalje i najnovijim tehničkim rješenjima.
- Ovo je bio kratki opis dan TEXA razvojnom timu koji je zadužen za stvaranje Navigatora NANO S. Sve faze dizajna i razvoja koncentrirane su na postizanje ovog ambicioznog cilja i na proizvodnju izvanrednog dijagnostičkog sučelja prepunog inovativne tehnologije.
- Nove značajke dizajna čine Navigator NANO S pouzdanijim nego ikad u povezivanju i odspajanju s vozila.
- Snažno svjetlo za pregled omogućuje vam da osvijetlite dijagnostičku utičnicu i učinite je jasno vidljivom gdje god se nalazila na vozilu. Funkcijske LED diode nalaze se na prednjoj strani jedinice, okrenute prema mehaničaru, za laku identifikaciju i očitavanje.
- Na kraju dijagnostičkih testova, Navigator NANO S emitira prepoznatljiv zvučni signal da vas podsjeti i spriječi da ga zaboravite u vozilu.
Najjednostavnije rješenje među sučeljima za vozila koje nudi TEXA.
- Budući da je malen, lagan i ergonomičan, omogućuje izvođenje svih dijagnostičkih operacija na automobilima, lakim gospodarskim vozilima, biciklima, skuterima, quadovima i jet-skijima.
- Svaki aspekt Navigatora NANO S pažljivo je dizajniran i razvijen kako bi u potpunosti zadovoljio potrebe modernih radionica omogućujući tehničarima da brzo i jednostavno obave sve dijagnostičke testove.
TEHNIČKE KARAKTERISTIKE NAVIGATOR NANO S UREĐAJA
- Procesor: CORTEX M7 STM32H735AGI6 do 550 MHz, 1MB FLASH, 564KB RAM SRAM: 16 MBita organiziranih u 1024K x 16 bita eMMC: 8 GByte na 8-bitnoj sabirnici
- Vanjska Flash memorija: 16 Mbit flash NI organizirana kao 1M x 16bit
- Unutarnja baterija: Litij polimer, jedna ćelija 3,7 V 130 mA/h LP401429-PCM-LD
- Akumulator vozila: upravljanje sustavom od 12 Vdc
- Nazivni napon napajanja: OBD: 12 V istosmjerni napon
- Bežična komunikacija: Bluetooth 5.0 class1
- Radni frekvencijski pojas: 2402 … 2480 MHz
- Maksimalna radiofrekvencijska snaga prijenosa: 10 dBm
- Žičana veza: • Virtualni COM putem USB pune brzine, • USB C: 5 V *
- Elektronički prekidač: 2-smjerni, 13 neovisnih položaja
- Dijagnostički konektor: OBD
- Podržani protokoli:• Trepćući kodovi • K, L (sa strujnom zaštitom od 60 mA) ISO9141-2, ISO14230 • CAN_FD 11898-2:2016 3 kanala • CAN ISO 11898-3 • CAN SAE J2411 jedna žica • SAE J1850 PWM i VPW • Ethernet DoIP ISO13400-3 Priključak za napajanje: OBD
- Korisničko sučelje: • LED RGB x4 • Zujalo
- Potrošnja: 12 V istosmjerni napon, 250 mA
- Radna temperatura: 0 °C … 40 °C
- Temperatura skladištenja: -20 °C … 60 °C
- Temperatura punjenja baterije: 0 °C … 45 °C
- Radna vlaga: 10% … 80% bez kondenzacije
- Težina: 72 g
- Uvjeti okoliša:
- • Upotreba: unutarnja i vanjska
- • Nadmorska visina: < 2000 m
- Oscilacije napona napajanja: ±10%
- Prenaponska kategorija: II
- Stupanj onečišćenja: 2
- Maksimalna relativna vlažnost 80% za temperature do 31 °C, linearno opadajući do 50% na 40 °C
Direktive:
- CRVENA 2014/53/EU
- RoHS 2011/65/EU i delegirana direktiva
- 2015/863/EU
Propisi:
- Uredba o radijskoj opremi iz 2017. br. 1206
- RoHS Uredba 2012 br. 3032
Elektromagnetska kompatibilnost:
- ETSI EN 301 489-1
- ETSI EN 301 489-17
- Radio sustavi: ETSI EN 300 328
Električna sigurnost:
- EN 62368-1
- EN 62368-3
- EN 62311
