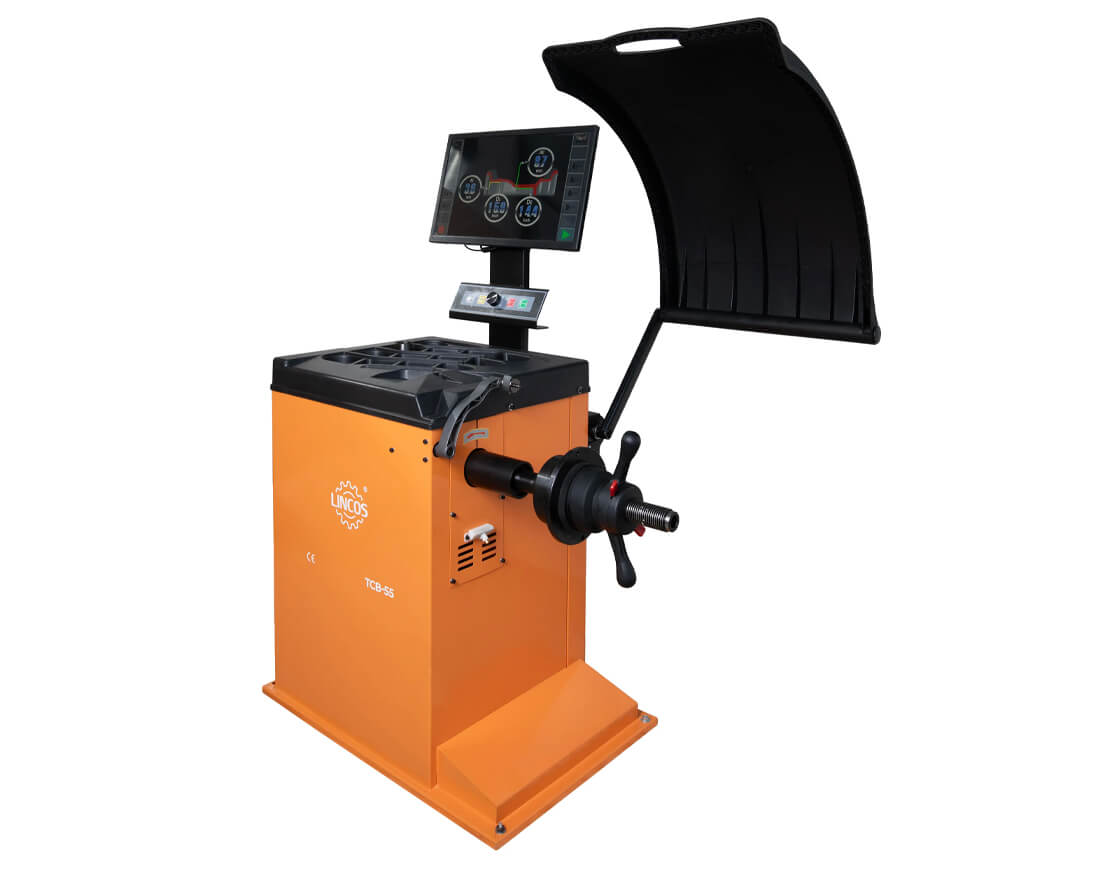

Lincos TCB-55 stroj za balansiranje kotača 2D

Name: Lincos TCB-55 stroj za balansiranje kotača 2D
Brand: Lincos
SKU: 5920
Price: 1850.00 EUR
Availability: InStock

Narudžba proizvoda nije moguća bez registracije. Molim te registriraj/prijavi se za narudžbu proizvoda.

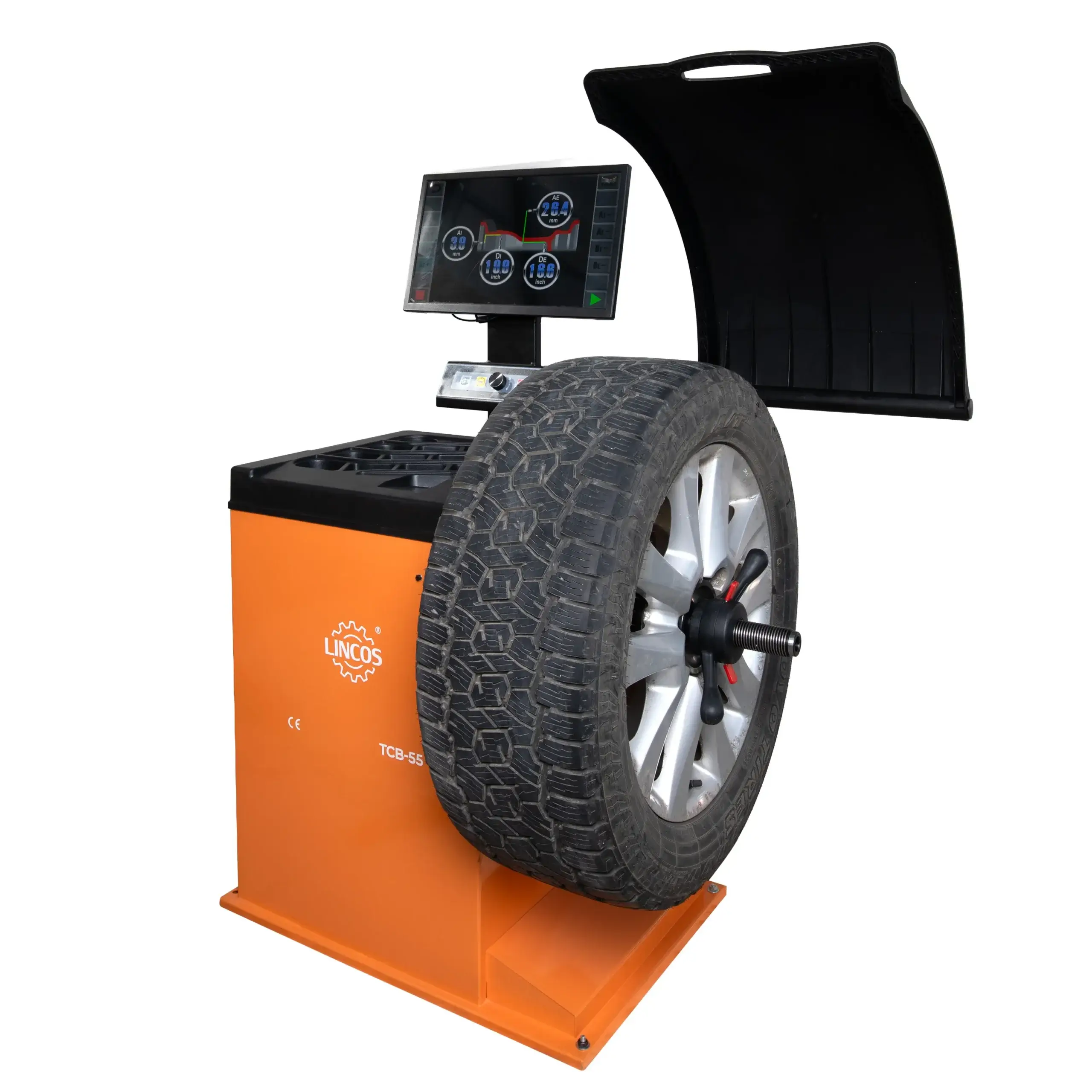

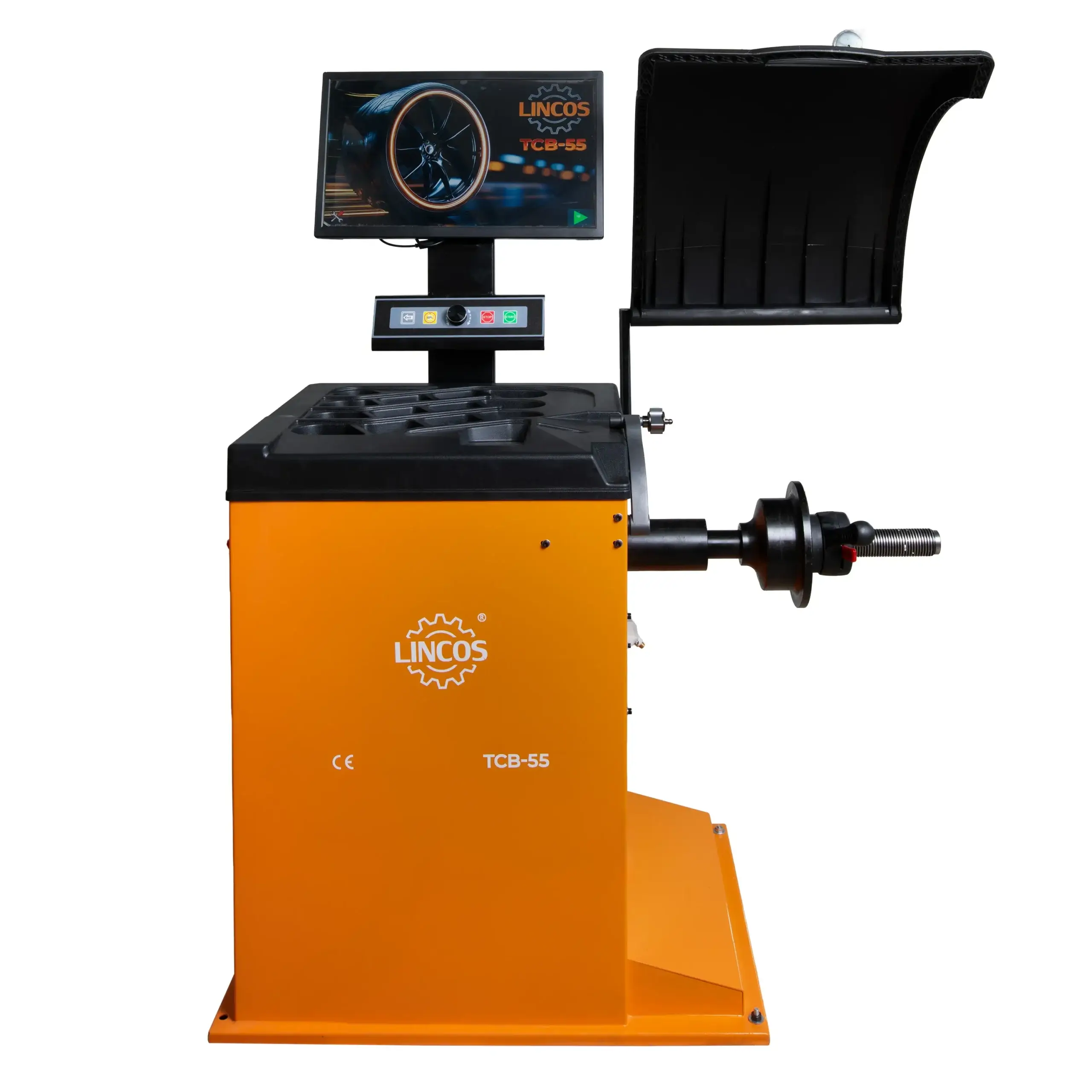

Profesionalni balanser kotača 10-28″ za felge, s LED monitorom, automatskim A/D mjerenjem, programima ALU1-5, ALU-S i HIDE SPLIT.

Kategorija: Lincos balansirke Oznaka: Lincos Marka: Lincos

KARAKTERISTIKE :

LINCOS TCB-55 ima veliki LED monitor, automatsko prepoznavanje veličine kotača i širok raspon programa za balansiranje.
Zahvaljujući robusnom narančastom čeličnom okviru s praškastim premazom, kompaktnom dizajnu i svestranoj funkcionalnosti, podjednako je prikladan za balansiranje kotača osobnih automobila, aluminijskih i motocikala.

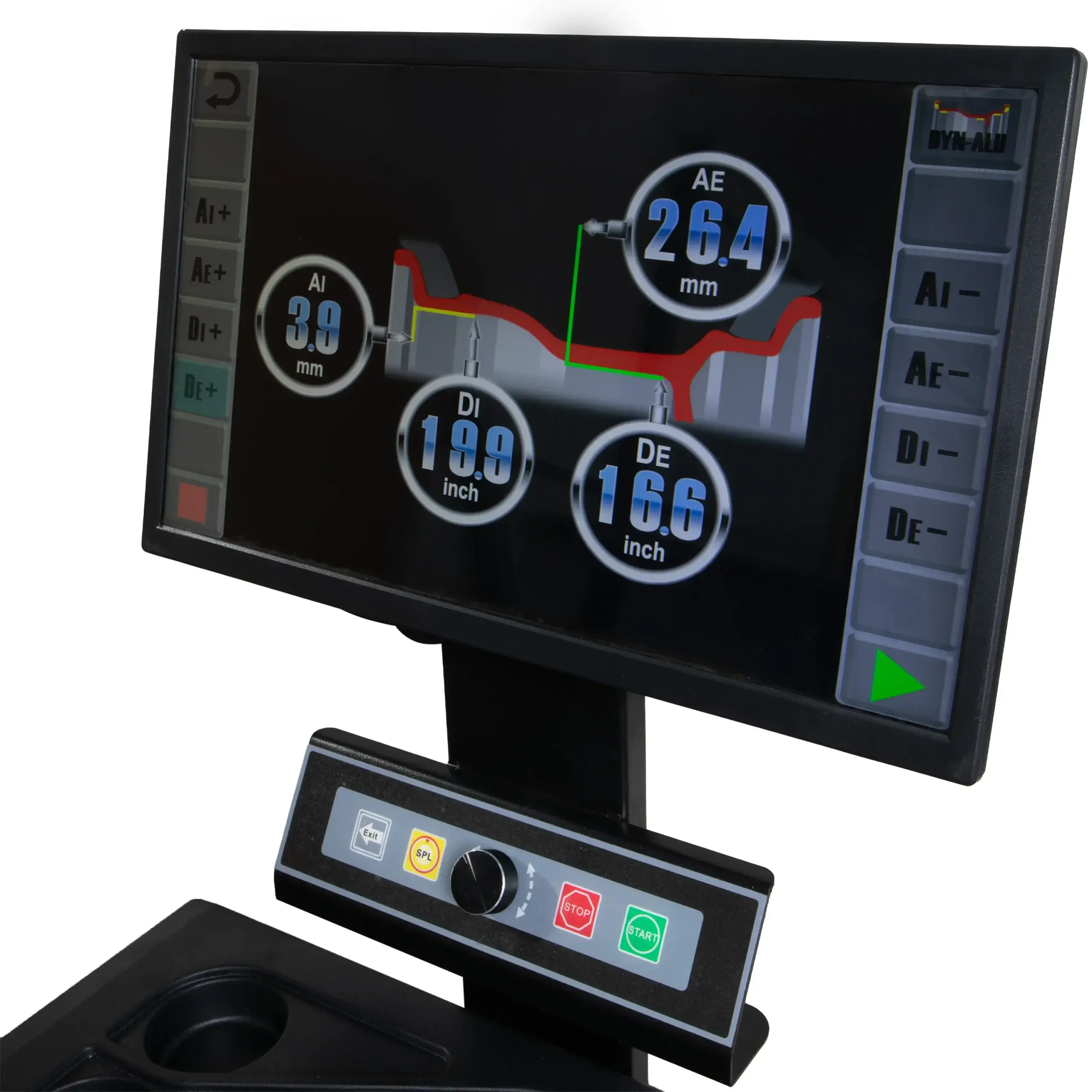

Zaslon i upravljačka ploča

Stroj je opremljen velikim, lako čitljivim LED monitorom koji prikazuje podatke mjerenja u stvarnom vremenu, rezultate balansiranja i grafički prikaz kotača. Zaslon istovremeno prikazuje vrijednosti A (udaljenost), W (širina) i D (promjer), u mm i inčima.

Ergonomski raspored upravljačke ploče nudi izravan pristup najvažnijim funkcijama:

Izlaz – izlaz iz trenutnog izbornika
SPL – automatsko pozicioniranje: kotač se okreće u položaj 12 sati i zaključava se za postavljanje uteg
Okretni gumb – odabir funkcije i podešavanje vrijednosti
STOP – trenutno zaustavljanje
START – pokretanje ciklusa mjerenja
Posude za odlaganje
Gornji dio stroja pruža organizirano skladištenje za sav alat, konuse, matice za brzo stezanje i utege.

Mehanički dizajn

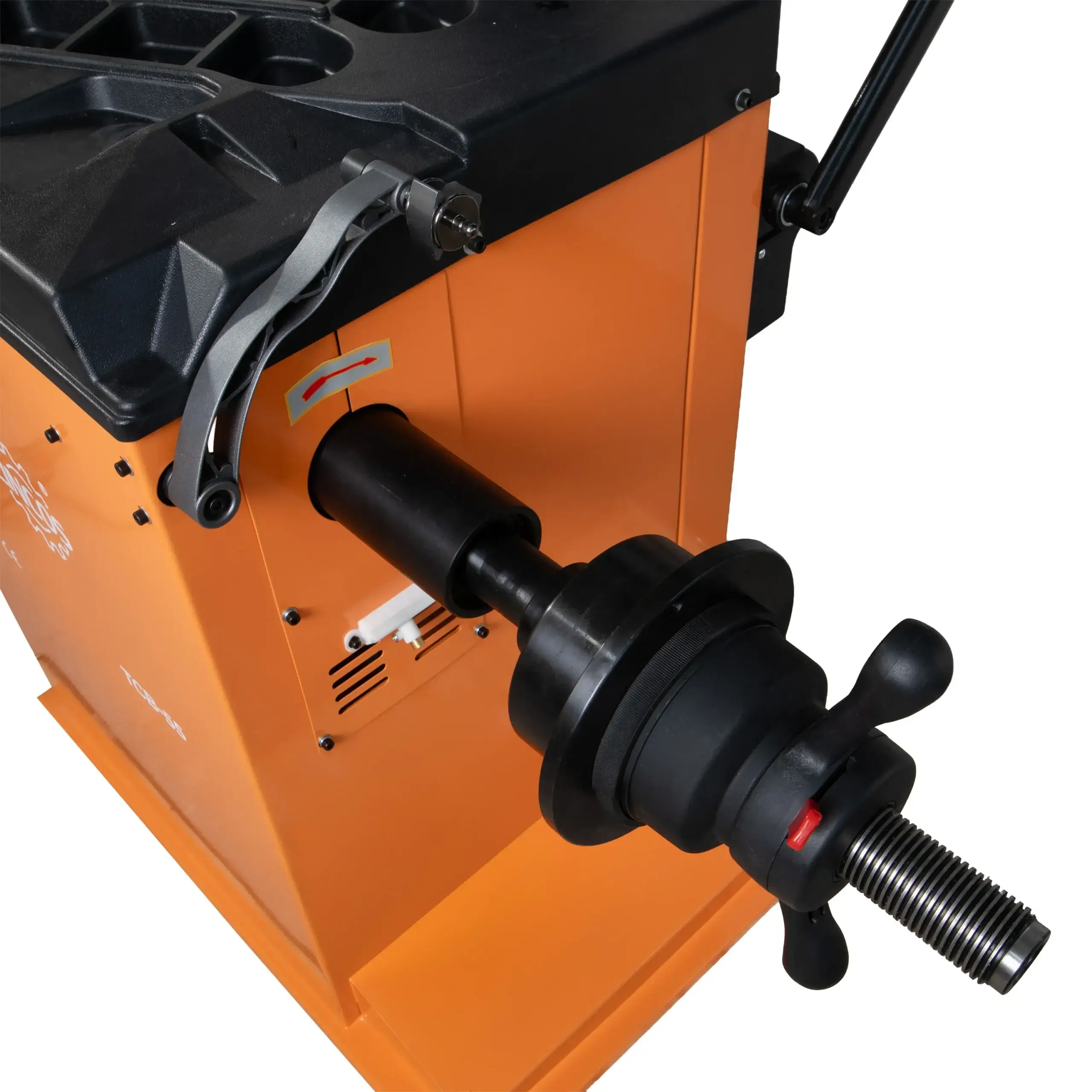

Vreteno i sustav stezanja
Konusi za centriranje i matica za brzo stezanje omogućuju brzu i preciznu montažu kotača na rotirajuću osovinu. Sustav podržava sljedeće metode montaže:
Centriranje unutarnjeg konusa – prikladno za većinu OEM i čeličnih naplataka, gdje se konus centrira s unutarnje strane glavčine kotača
Centriranje vanjskog konusa – za naplatke gdje unutarnja površina glavčine nije prikladna za precizno centriranje
Komponente sustava stezanja: navojna osovina (rotirajuće vreteno), prirubnica, konusi za centriranje, opruga, tlačna čašica i matica za brzo stezanje.

Mjerna ruka

Izvlačna aluminijska mjerna ruka automatski mjeri vrijednosti A (udaljenost) i D (promjer).
Mjerenje se vrši dodirivanjem ruke unutarnje strane naplatka i držanjem tamo – zaslon automatski prikazuje vrijednosti.
Vrijednost W (širina) mora se izmjeriti isporučenim predloškom za mjerenje širine kotača i ručno unijeti.
U ALU-S načinu rada, mjerna ruka također aktivno sudjeluje u automatskom određivanju kutnog položaja za postavljanje utega.

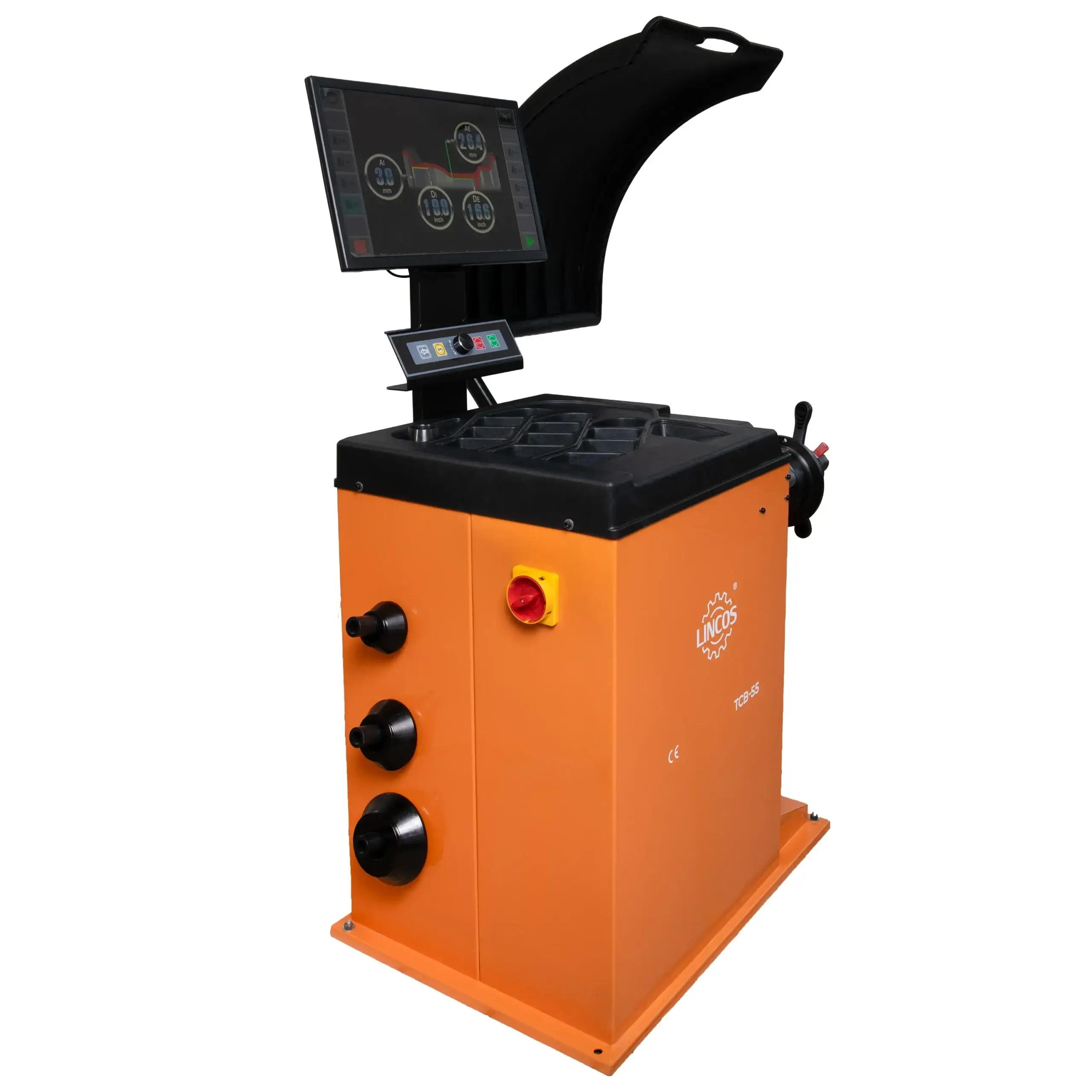

Glavni prekidač

Veliki, dobro vidljivi žuto-crveni rotacijski prekidač za nuždu (položaji ISKLJUČENO/UKLJUČENO) postavljen je na bočnoj strani stroja, što omogućuje brzo i sigurno zaustavljanje uređaja u slučaju nužde.

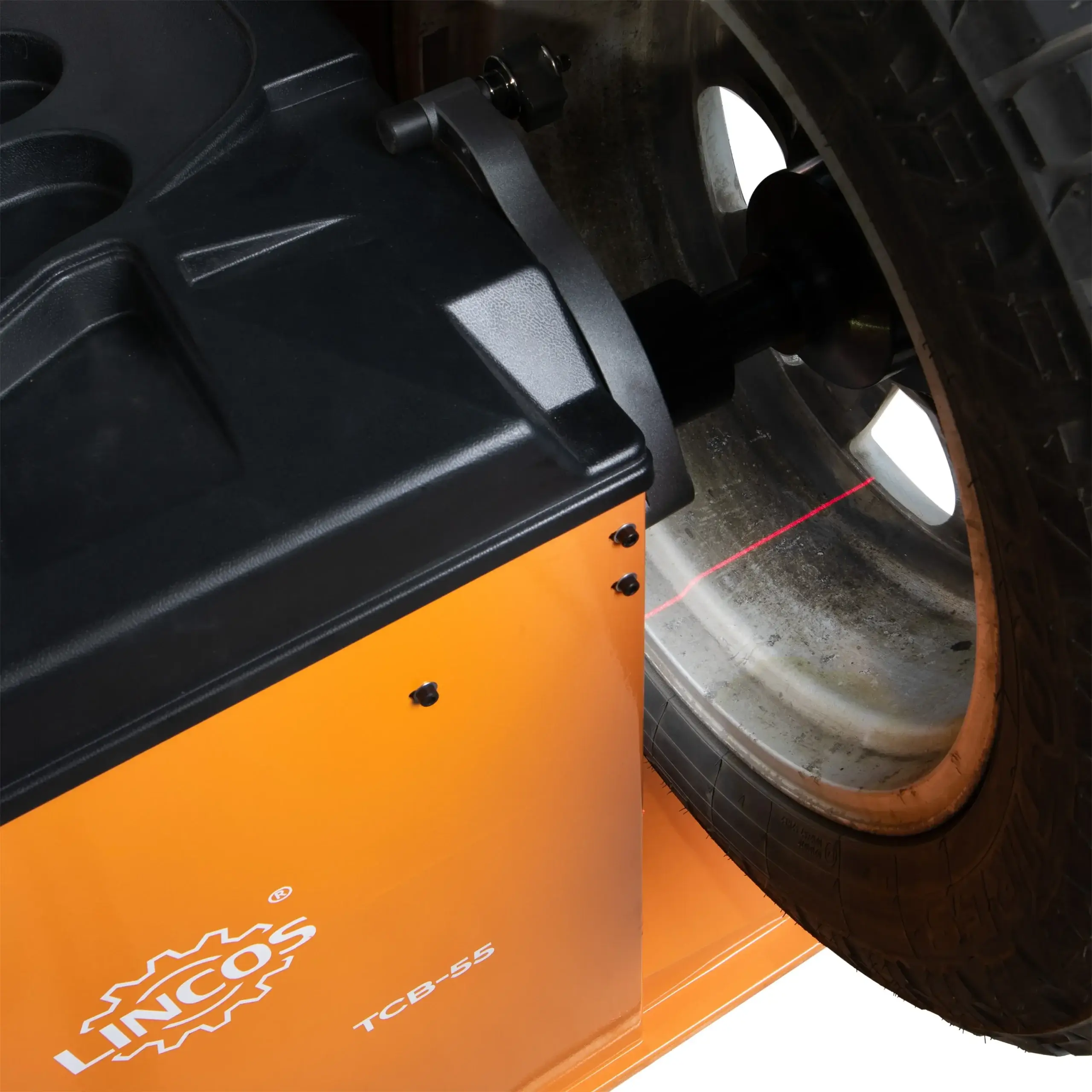

Lasersko pozicioniranje i senzorska jedinica

Bijela laserska jedinica smještena na bočnoj strani stroja označava položaj postavljanja utega u programu ALU-1: umjesto položaja 12 sati, kotač se okreće u položaj 6 sati, a laser precizno osvjetljava mjesto na površini naplatka gdje se mora postaviti ljepljivi uteg.
Brzina rotacije i kutni položaj mjere se zasebnim optičkim senzorom smještenim u blizini glave vretena.

Programi balansiranja

Osnovni program određuje potrebnu količinu i položaj protuutega na unutarnjoj (INNER) i vanjskoj (OUTER) ravnini kotača.
Nakon unosa podataka o kotaču (A, W, D), ciklus mjerenja započinje kada se zatvori sigurnosni štitnik kotača.
Nakon što se prikaže rezultat, tipka SPL automatski okreće kotač u položaj za korekciju (12 sati, TDC).

Standardno dinamičko balansiranje – mjerenje unutarnje (INNER) i vanjske (OUTER) ravnine

ALU1 – unutarnji i vanjski ljepljivi utezi, oba na unutarnjoj površini naplatka
ALU2 – uteg koji se pričvršćuje na unutarnju ravninu, ljepilo na vanjsku ravninu (iznutra)
ALU3 – ljepljivi utezi samo na obje ravnine
ALU4 – uteg koji se pričvršćuje na unutarnju ravninu, ljepilo na vanjsku ravninu (izvana)
ALU5 – ljepilo na unutarnju ravninu (iznutra), uteg koji se pričvršćuje na vanjsku ravninu
ALU-S – program varijabilne ravnine, minimalna udaljenost između dvije ravnine 38 mm
HIDE SPLIT (samo ALU-S) – dijeli vanjski uteg na dva dijela i skriva ga iza žbica, broj žbica 3-12
Statički balans – jedan protuuteg, ovisi samo o D vrijednosti, za uske i motociklističke kotače
OPT – Program Match Mount – optimizacija za statičku neravnotežu iznad 30 g (180°)
ALU-S program (program varijabilne ravnine)
Za balansiranje maksimalne preciznosti, gdje korisnik odabire ravnine postavljanja ljepljivih utega. Pomoću mjerne ruke, geometrijski podaci unutarnje (AI, DI) i vanjske (AE, DE) ravnine mogu se automatski zabilježiti. Preporučena minimalna udaljenost između dvije ravnine je 38 mm. U ALU-S načinu rada, mjerna ruka automatski postavlja kutni položaj utega (ne položaj 12 sati).

Program HIDE SPLIT (samo ALU-S način rada)

Dijeli protuuteg potreban na vanjskoj ravnini na dva dijela, koji se postavljaju na skrivene položaje iza žbica aluminijskog naplatka. Broj žbica može se postaviti između 3 i 12. Rezultat pruža estetskiji izgled uz održavanje točnosti balansiranja.

Statično balansiranje

Balansiranje se izvodi s jednom protuutegom u jednom položaju. Ovisi samo o vrijednosti D (promjera) i neovisno je o vrijednostima A i W. Dostupno u načinu rada za automobile i motocikle. Preporučuje se za uske kotače.

OPT – Program Match Mount -

Koristi se program za optimizaciju za statičku neravnotežu iznad 30 grama.
Namjernim odabirom relativnog položaja gume i naplatka smanjuje se potrebna protuteža.
Tijekom procesa, kotač se mora okrenuti za 180 stupnjeva na montažnoj stanici za gume, a zatim ponovno izmjeriti.

TEHNIČKE KARAKTERISTIKE :
