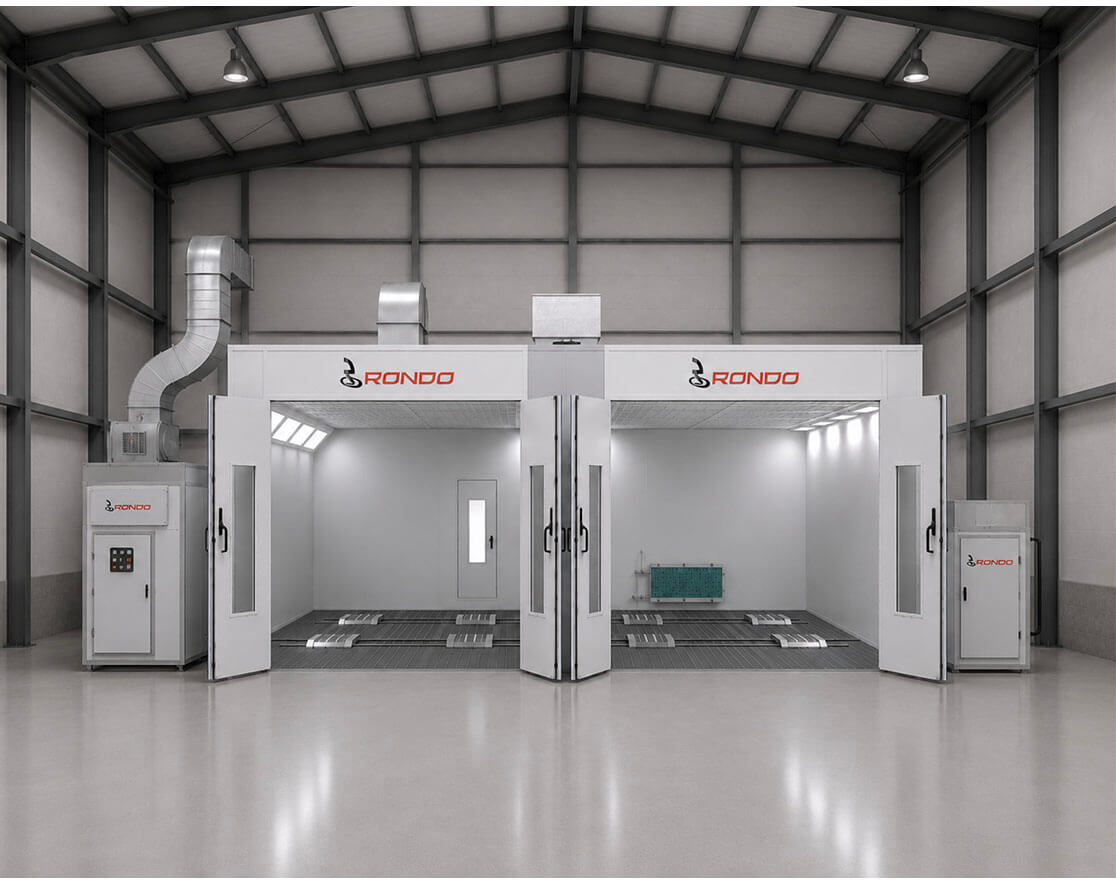

Rondo PB-DUAL 21 – lakirnica 15.5kW i komora 5.5kW

IZRAĐUJEMO TERMOLAKIRNICE PO DIMENZIJAMA I KARAKTERISTIKAMA NARUČITELJA , NAVEDENI MODELI SU STANDARDNI , TE UKOLIKO ŽELITE VEĆA ULAZNA VRATA, VIŠI STROP , DUŽINA 8, 9 ILI 10 METARA SVE SE MOŽE NAPRAVITI PO ŽELJAMA , UKOLIKO VAM JE POTREBNA TERMOLAKIRNICA KOJA JE VAN STANDARDNIH VERZIJA - KONTAKTIRAJTE NAS !!!!

NAPOMENA : AGREGATI MOGU BITI NA BOČNIM STRANAMA ( LIJEVA I DESNA STRANA TERMOLAKIRNICE ) ILI SA ZADNJE STRANE TERMOLAKIRNICE BEZ PROMJENE CIJENE KAO I SERVISNA VRATA MOGU BITI SA LIJEVE ILI DESNE STRANE BEZ PROMJENE CIJENE - SVE TREBA NAPOMENUTI PRILIKOM NARUDŽBE TERMOLAKIRNICE

LAKIRNICA :

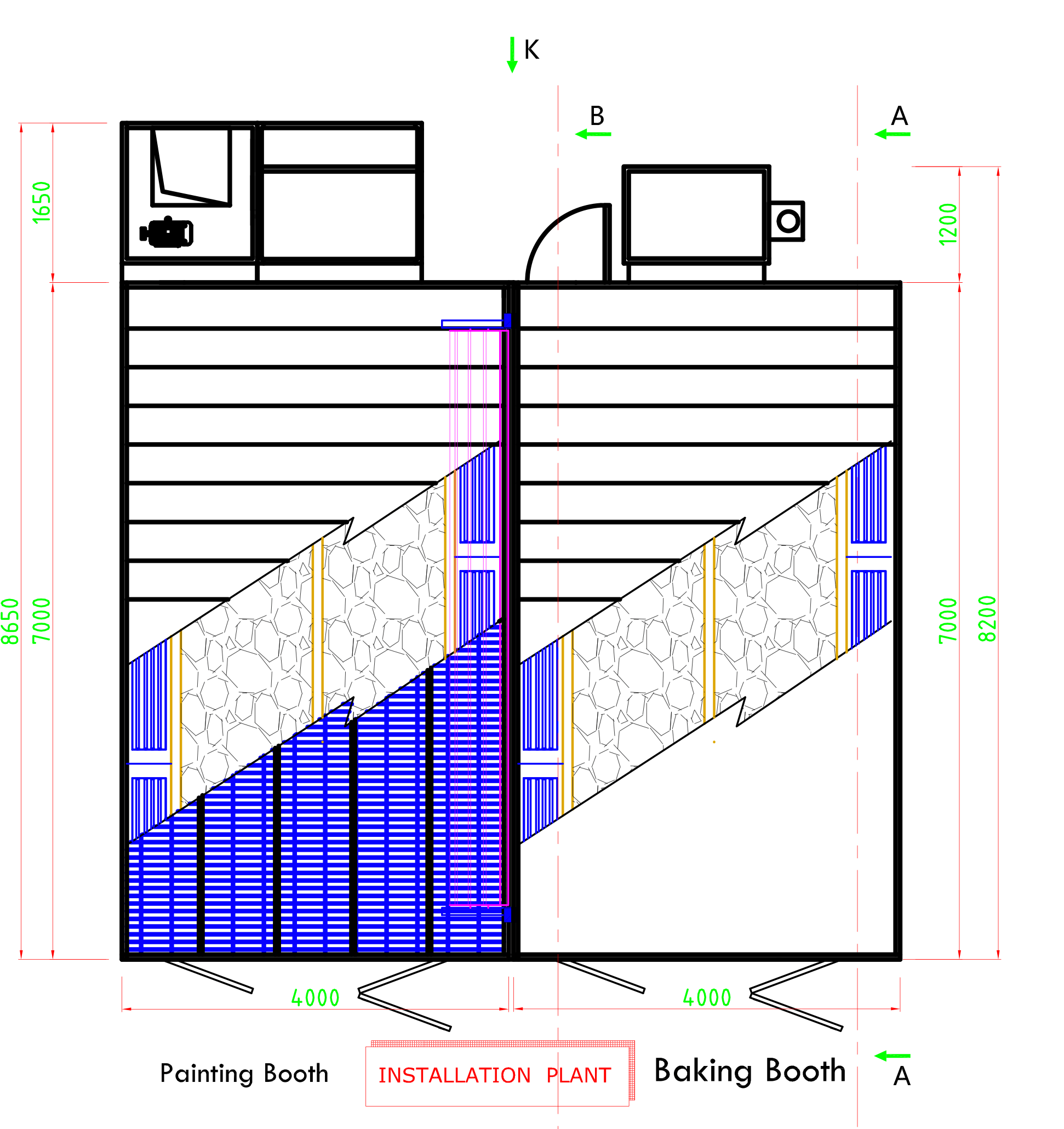

Raspored poda

• Podzemna instalacija.
• Potpuna rešetkasta prag izrađena od ravne šipke 3030x4mm4 i nosivosti 10 je 600KG/kotač.
• Izrađen od savijenog pocinčanog čelika, visine 300 mm.
• 10 mm pleteni čelik, s površinski pocinčanom obradom,

Pokrivena ploča

• Izrađen od savijenog pocinčanog čelika, visine 300 mm.

Nosivi okvir

• Izrađen od pocinčane četvrtaste čelične cijevi dimenzija 40x80mm (ŠxD).

Podni filter

• Filter od stakloplastike postavljen na okvir filtera, G3 stupanj (EN779), tip je PA-50, površina filtriranja: 10,35M2

Kabina

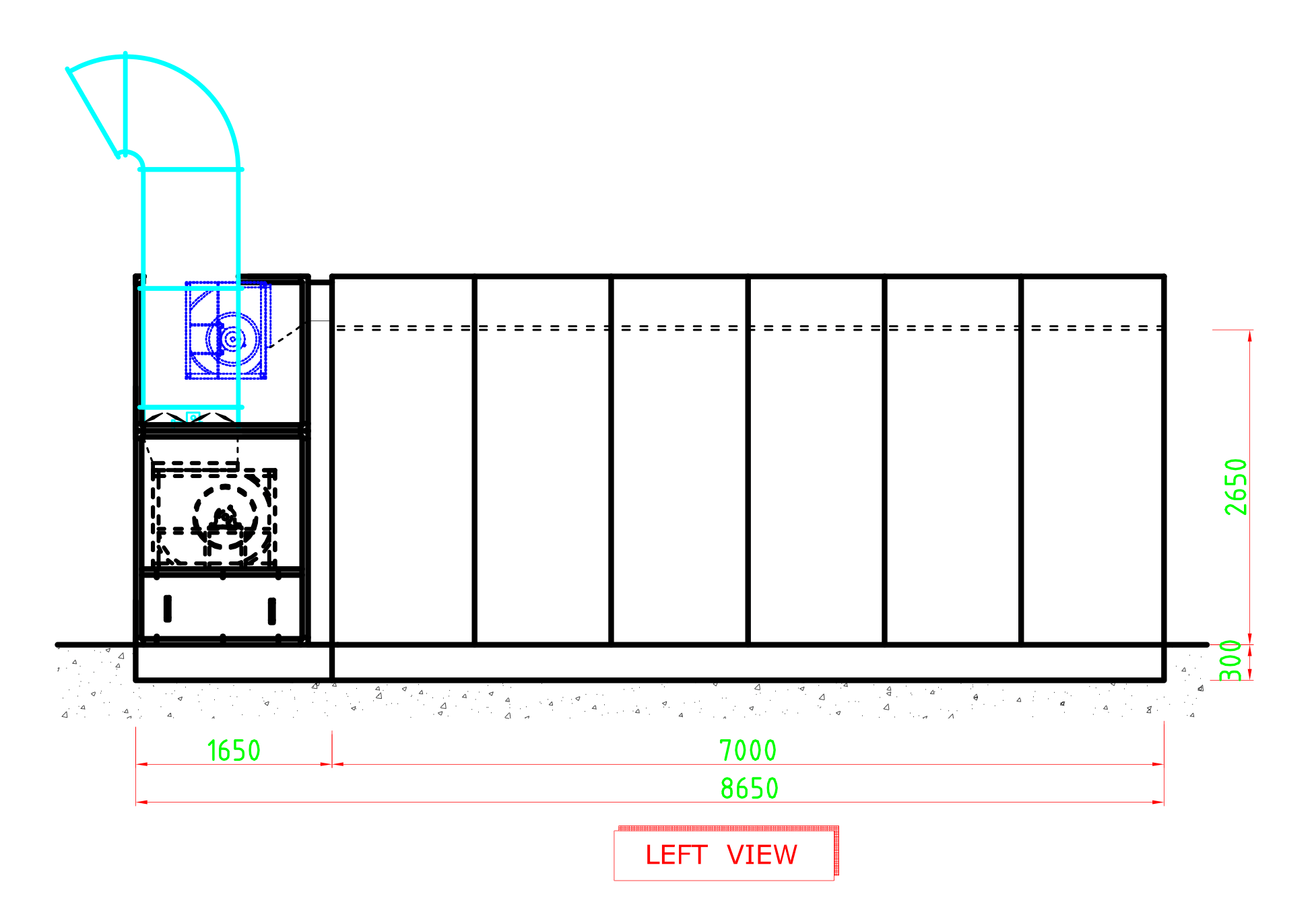

• Unutarnja veličina 6.900x3.900x2.650mm (DxŠxV).
• Vanjske dimenzije 8650x4000x3400 mm (DxŠxV).

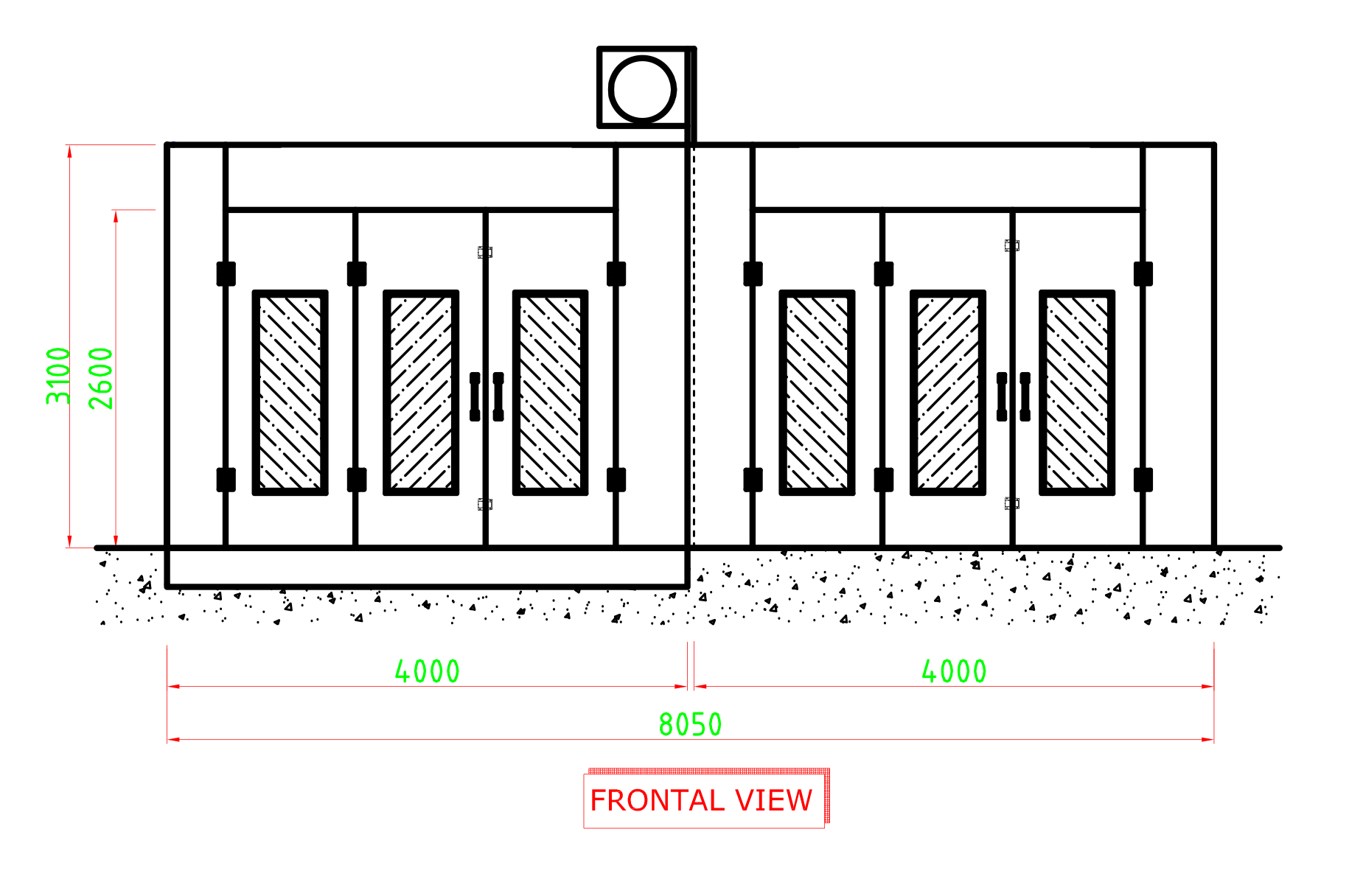

Ulazna vrata

• Trokrilna, dimenzija 3000x2600 mm (ŠxV), izrađena od savijenog čelika bez prekrivenog ruba, s kaljenim staklom ugrađenim u kvadratni okvir od aluminijske legure, opremljena setom brava pod pritiskom.

Vrata za osoblje

• 1 jedinica, dimenzija 700x2000 mm (ŠxV), s kaljenim staklom ugrađenim u kvadratni okvir od aluminijske legure.

Zidna ploča

• Debljine 50 mm i širine 1000 mm, izolacija je EPS i prekrivena je obojenim čelikom debljine 0,326 mm iznutra i izvana. Konstrukcija brave s utorima i perima, dvije strane prekrivene čelikom.

Krovna ploča

• Izrađena od savijenog pocinčanog lima debljine 0,6 mm.

Stropna rasvjeta

• Lijeva i desna gornja pozicija imaju 5 rasvjetnih tijela, ukupno 10 tijela. Svako tijelo opremljeno je s 4 PHILLIP fluorescentne cijevi od 36 W s dva u jednom elektroničkim balastom.

Plenum

• Visina 450 mm, svi rezervni dijelovi plenuma izrađeni su od pocinčanog savijenog čelika i tretirani bijelom bojom za dugi vijek trajanja.

Stropni filter

• Nosiva mreža izrađena je od čelika u obliku slova C s površinskom obradom uljanom bojom, filter visoke učinkovitosti, F5 stupanj (EN779), tip SP-600G.

Jedinice za dovod zraka

• Veličina okvira 1700x1450x3100 mm (DxŠxV).

Okvir ormara

• Izrađen od kvadratnog čelika 50x50 mm s uljnom bojom, trostruki konektor izrađen od aluminijske legure.

Motor i ventilator

• Motor: unutar ventilatora; količina: 2 kom; snaga motora: 4 kW, ukupna snaga: 8 kW; Vrsta ventilatora: dvostruki usisni centrifugalni ventilator, YDW-4,5 l, ukupni kapacitet zraka: 25 000 m3/h

Regulator dovoda zraka

• Ručni aktuator za kontrolu količine zraka.

Filtriranje dovoda zraka

• Predfilter, G3 stupanj (EN779), tip C16-300.

Jedinice za ispušni zrak

• Veličina okvira F Si 1400x1450x1800 mm (DxŠxV).

Okvir ormara

• Izrađen od kvadratnog čelika 50x50 mm s uljnom bojom, trostruki konektor izrađen od aluminijske legure.

Motor i ventilator

• Motor: remenski pogon; količina: 1 kom; snaga motora: 7,5 kW, ukupna snaga: 7,5 kW; Vrsta ventilatora: centrifugalni ventilator s dvostrukim usisom, TAE-560-H, ukupni kapacitet zraka: 25.000 m3/h

Regulator ispušnog zraka

• Ručni aktuator za kontrolu količine zraka.
• Opremljen ravnim kanalom od 4 m, 1 kom kanalom s koljenom od 90° i 1 kom kanalom s koljenom od 30°.

Filtriranje ispušnog zraka

• Filter od staklenih vlakana, G3 stupanj (EN779), tip PA-50. Granulirani aktivni ugljen u okviru filtera u obliku slova "M".

Upravljački sustav

• Sati, h Indikator snage, indikator rada ventilatora, indikator svjetla, hitno zaustavljanje, prekidač za ventilator, h Prekidač svjetla

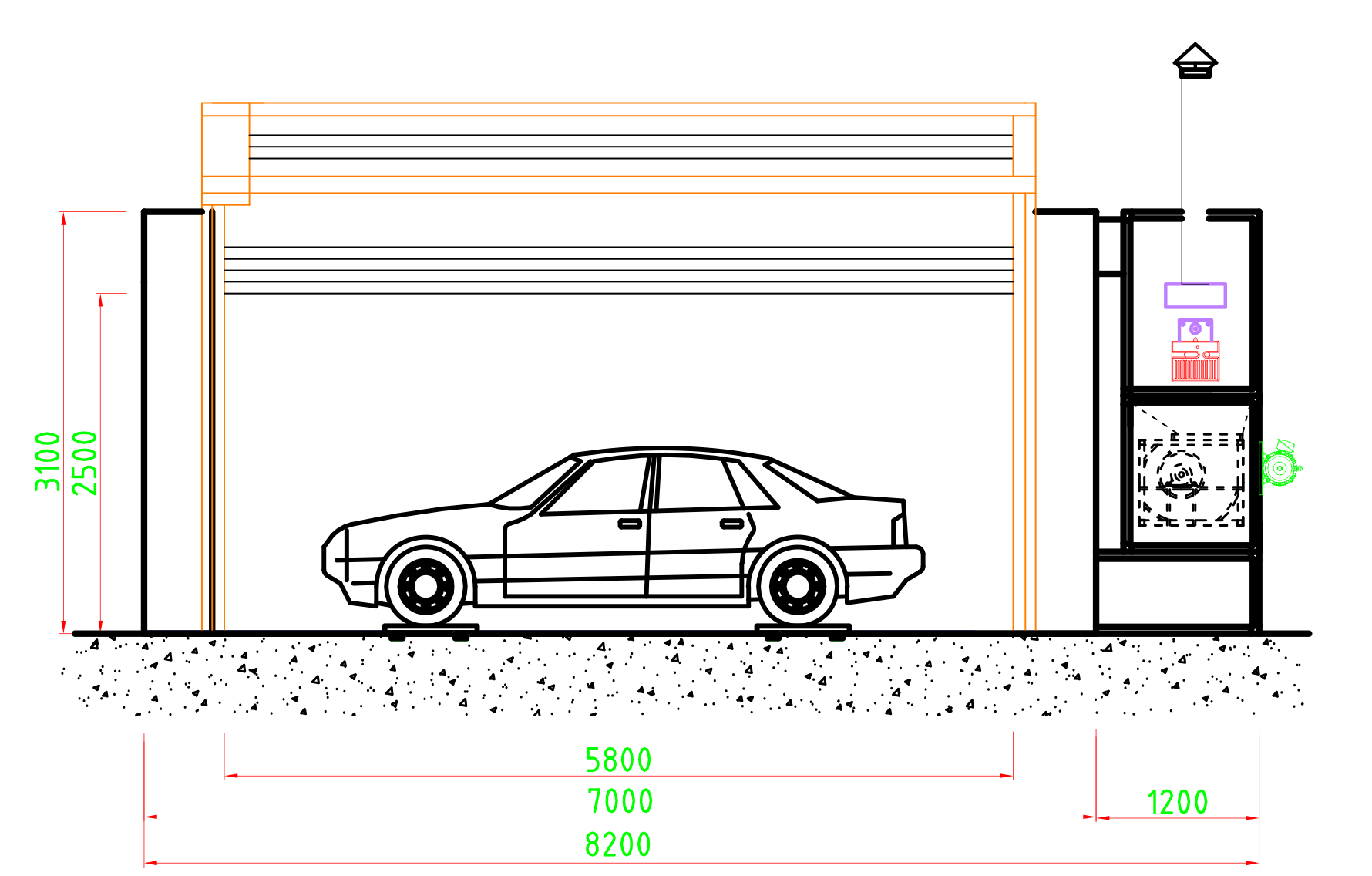

KOMORA ZA PEČENJE :

Raspored poda

• Nema poda, zidna ploča postavljena direktno na betonski pod.

Kabina

• Unutarnje dimenzije 6900x3900x2650 mm (DxŠxV).
• Vanjske dimenzije 8200x4000x3100 mm (DxŠxV).

Ulazna vrata

• Trokrilna, dimenzija 3000x2600 mm (ŠxV), izrađena od savijenog čelika bez prekrivenog ruba, s kaljenim staklom ugrađenim u kvadratni okvir od obojenog čelika, opremljena setom brava na pritisak.

Vrata za osoblje

• 1 jedinica, dimenzija 700x2000 mm (ŠxV), s kaljenim staklom ugrađenim u kvadratni okvir od obojenog čelika.

Zidna ploča

• Debljine 50 mm i širine 1000 mm, izolacija je od EPS-a i prekrivena je obojenim čelikom debljine 0,326 mm iznutra i izvana. Struktura s utorima i perima, dvije strane prekrivene čelikom.

Krovna ploča

• Izrađena od savijene pocinčane ploče debljine 0,6 mm ploče.

Stropna rasvjeta

• Lijeva i desna gornja pozicija imaju 4 rasvjetna tijela, ukupno 8 svjetiljki. Svaka svjetiljka opremljena je s 4 PHILLIP LED svjetlima  s dva u jednom elektroničkim balastom.

Plenum

• Visina 450 mm, svi rezervni dijelovi plenuma izrađeni su od savijenog pocinčanog čelika i tretirani bijelom bojom za dugi vijek trajanja. Krovna ploča izrađena je od pocinčanog čelika debljine 0,6 mm.

Stropni filter

• Nosiva mreža izrađena je od čelika u obliku slova C s površinskom obradom uljanom bojom, filter visoke učinkovitosti, F5 stupanj (EN779), tip SP-600G.

Jedinice za recirkulaciju zraka

• Veličina okvira 1500 x 1200 x 3100 mm (D x Š x V).

Okvir ormara

• Izrađen od kvadratnog čelika 50 x 50 mm s uljnom bojom, trostruki konektor izrađen od aluminijske legure.

Motor i ventilator

• Motor: unutar ventilatora; količina: 1 kom; snaga motora: 5,5 kW, ukupna snaga: 5,5 kW; Tip ventilatora: centrifugalni ventilator s dvostrukim usisom, YDW-5,6S, ukupni kapacitet zraka: 15.500 m3/h

Upravljanje dovodnim zrakom

• Jednostavnim prekidačem.

Izmjenjivač topline

• 200 kW, izrađen od nehrđajućeg čelika 1Gr18Ni9Ti (SUS304) debljine 1,5 mm, s okruglom višecikličkom cijevi hladnjaka, opremljen sigurnosnim otvorom protiv eksplozije, dimnjakom od nehrđajućeg čelika duljine 1 m, dimnjakom od savijenog pocinčanog čelika duljine 3 m i 1 kom štitnikom od kiše.

Plamenik

• Riello G20 dizelski plamenik, produktivnost grijanja je 200.000 kcal/h.

Kanal za ispušni zrak

• 1M ravni kanal (400x400x1000 mm DxŠxV), 1 kom kanal s koljenom od 90° i 1 kom kanal s koljenom od 30°.

Filtriranje

• Filter od staklenih vlakana, klasa G3 (EN779), tip PA-50. Granulirani aktivni ugljen (KC-8.0) (KC 8 0) u obliku okvira filtera "M M".

Upravljački sustav

• Regulator temperature, sati, mjerač vremena pečenja, indikator napajanja, indikator pečenja, indikator kvara, prekidač za napajanje, lijevi prekidač za svjetlo, prekidač za pečenje, zaustavljanje u nuždi.

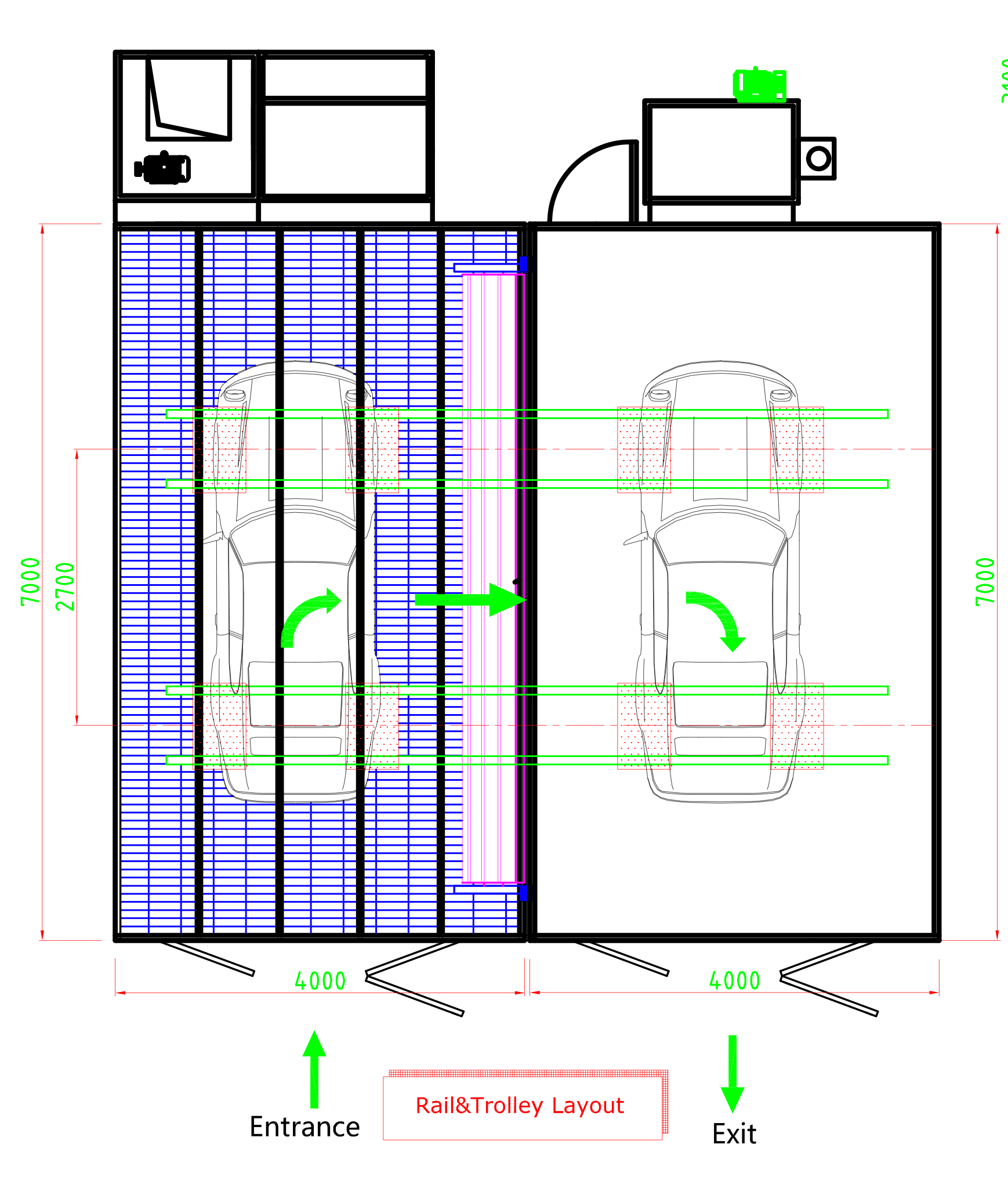

SPOJ IZMEĐU LAKIRNICE I KOMORE

Pod

• Kabina za bojanje
• 4 reda tračnica od 4M, 4 kom pomičnih dizalica. Ugrađeno u rešetke poda koje isporučuje YOKISTAR.

Kabina za pečenje

• 4 reda tračnica od 4M, 4 kom pomičnih dizalica.
• Ugrađeno u betonirani pod, koji je izradio krajnji korisnik.
• Ukupno 4 reda tračnica od 8M, 8 kom pomičnih dizalica.

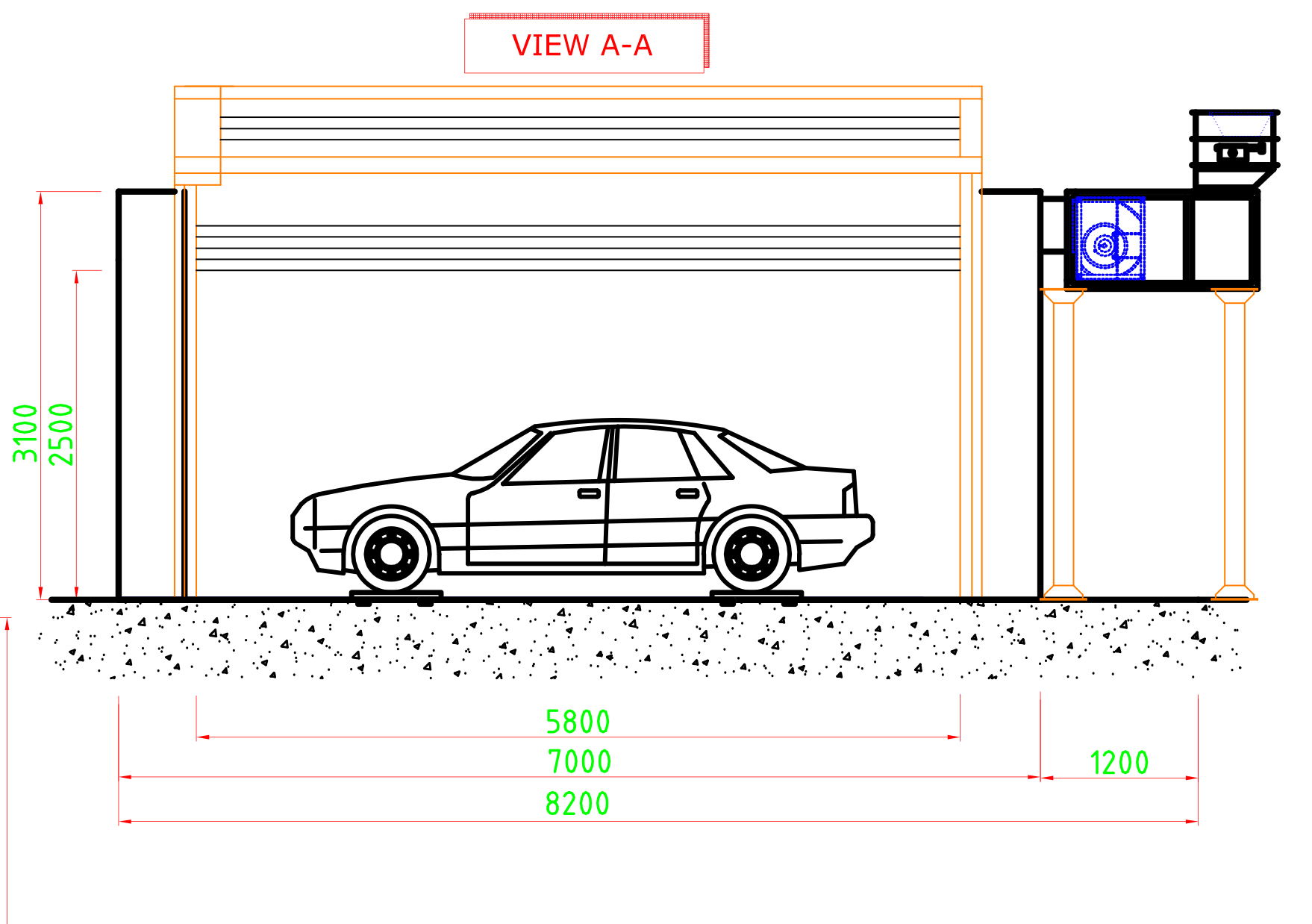

Vrata za dijeljenje

• Električna roletna
• 5800x2500mm (DxV), bijela boja, PU izolacija ispunjena u ploči od aluminijske legure. Brzina podizanja i spuštanja je 0,2 m/s, snaga motora je 800 W, standardni napon je 3x380 V.
• Upravljanje podizanjem i spuštanjem pomoću zasebnog prekidača koji je ugrađen pored roletne.
