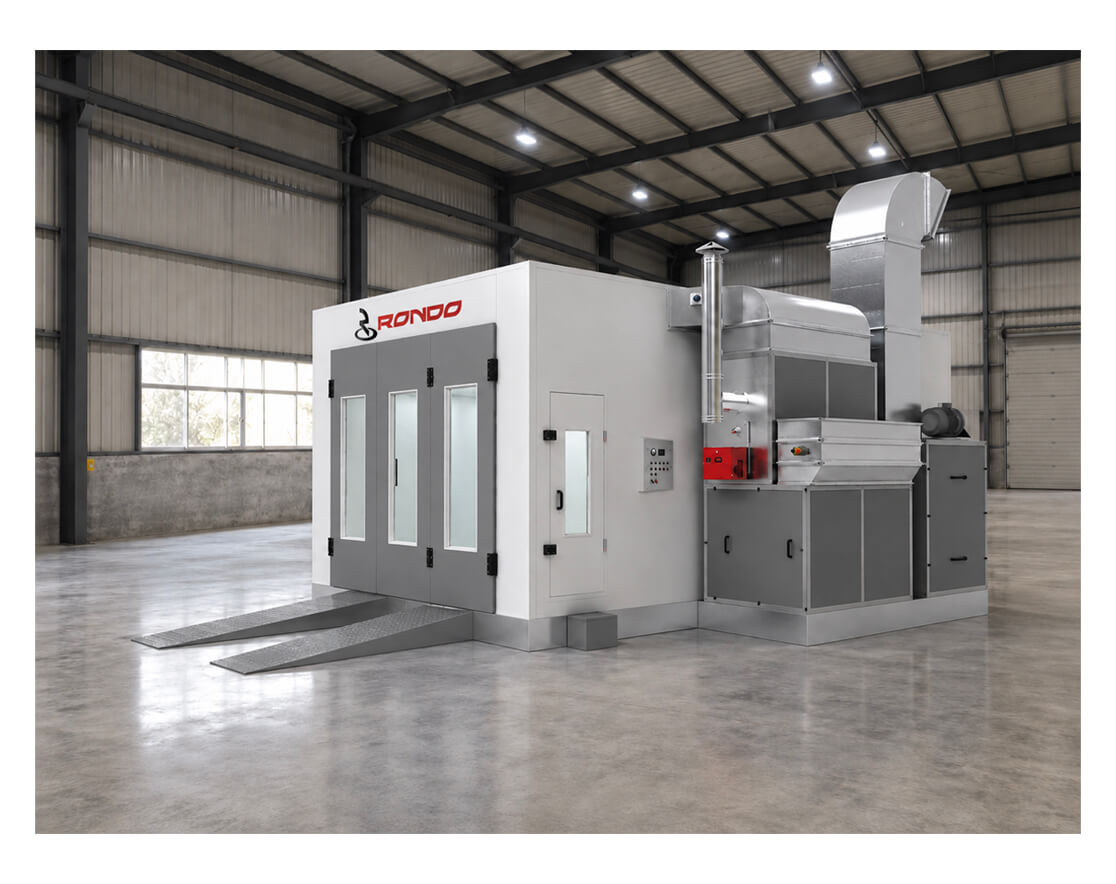

Rondo O-B-15.5 termolakirnica 15.5kW – 7 metara

IZRAĐUJEMO TERMOLAKIRNICE PO DIMENZIJAMA I KARAKTERISTIKAMA NARUČITELJA , NAVEDENI MODELI SU STANDARDNI , TE UKOLIKO ŽELITE VEĆA ULAZNA VRATA, VIŠI STROP , DUŽINA 8, 9 ILI 10 METARA SVE SE MOŽE NAPRAVITI PO ŽELJAMA , UKOLIKO VAM JE POTREBNA TERMOLAKIRNICA KOJA JE VAN STANDARDNIH VERZIJA - KONTAKTIRAJTE NAS !!!!

NAPOMENA : AGREGATI MOGU BITI NA BOČNIM STRANAMA ( LIJEVA I DESNA STRANA TERMOLAKIRNICE ) ILI SA ZADNJE STRANE TERMOLAKIRNICE BEZ PROMJENE CIJENE KAO I SERVISNA VRATA MOGU BITI SA LIJEVE ILI DESNE STRANE BEZ PROMJENE CIJENE - SVE TREBA NAPOMENUTI PRILIKOM NARUDŽBE TERMOLAKIRNICE

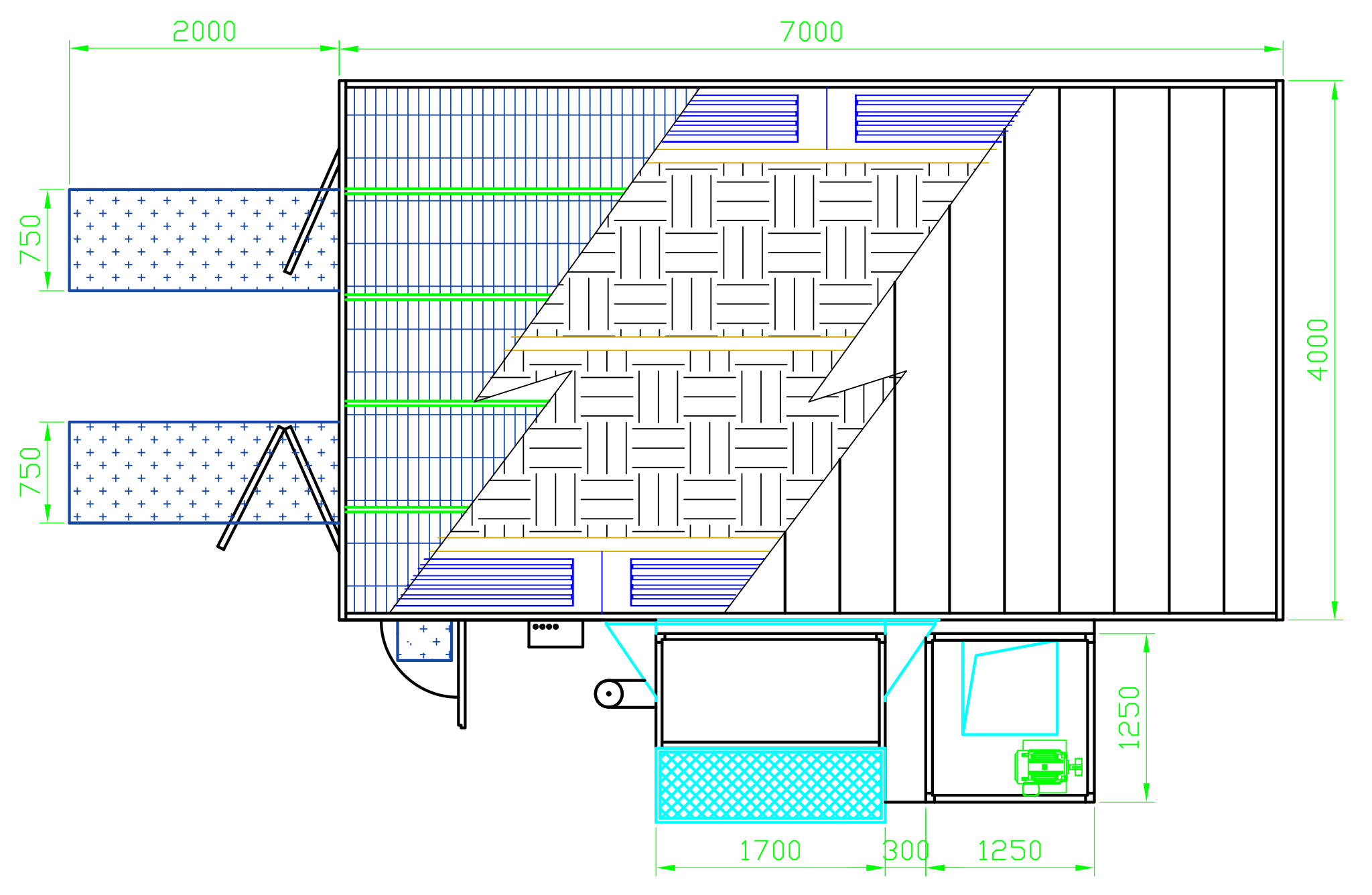

POD - Raspored poda

• Pune rešetke izrađene od ravne šipke 30x4 mm i uvijenog čelika 10 mm, s površinski pocinčanim tretmanom, nosivost 600 kg/kotač.
• Ulaz u termolakirnicu 2 rampe, svaka veličina 750x2000 mm (ŠxD).

Pokrivena ploča

• izrađena od savijenog pocinčanog čelika, visine 300 mm.

Noseći okvir

• izrađen od pocinčane kvadratne čelične cijevi dimenzija 40x80 mm (ŠxD).

Podni filter

• Filter od stakloplastike postavljen na okvir filtera, G3 stupanj (EN779), tip PA-50, površina filtriranja: 26,91 m2

Kabina

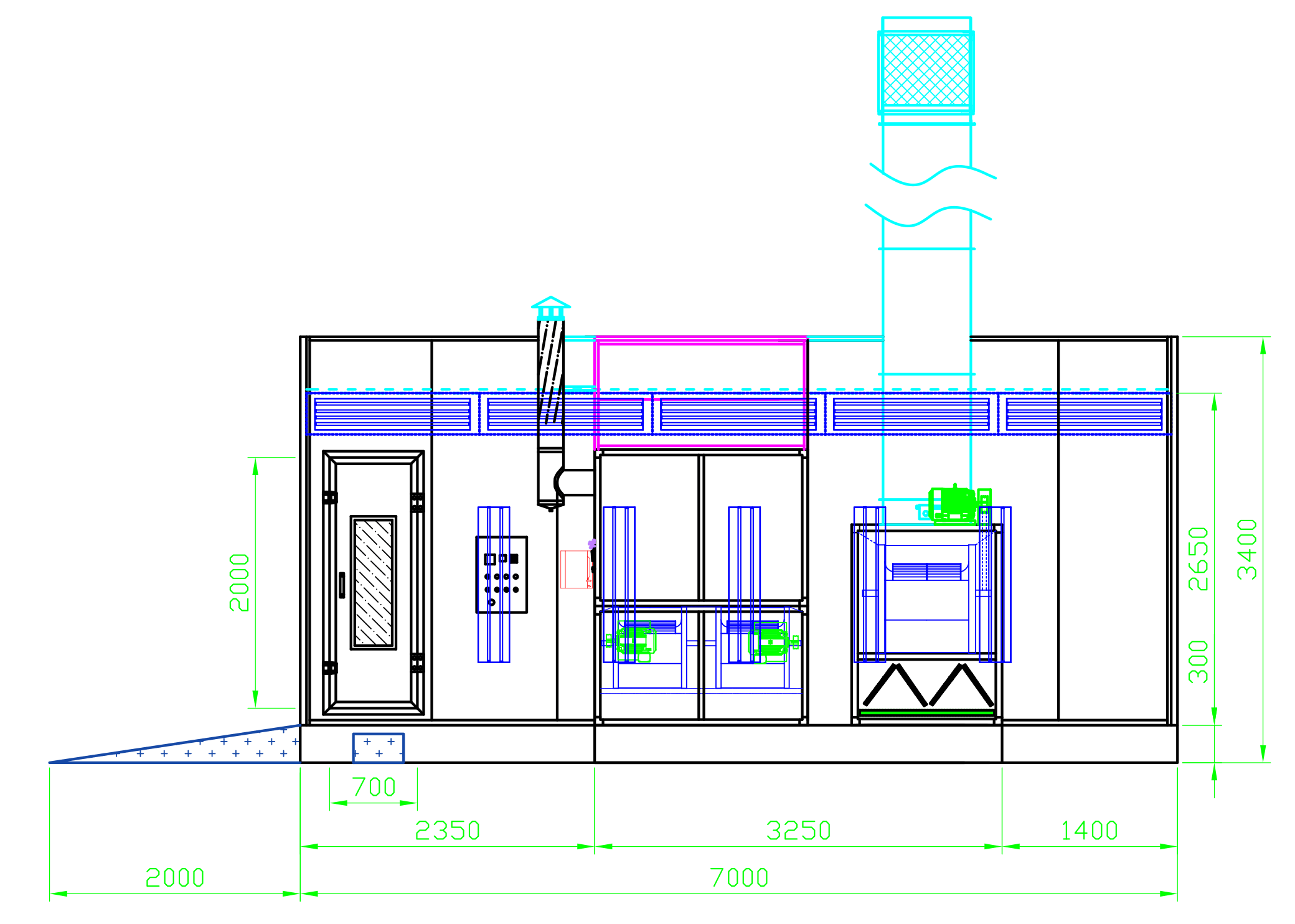

• Unutarnja veličina 6900x3900x2650 mm (DxŠxV).
• Vanjska veličina 7000x5350x3400 mm (DxŠxV).

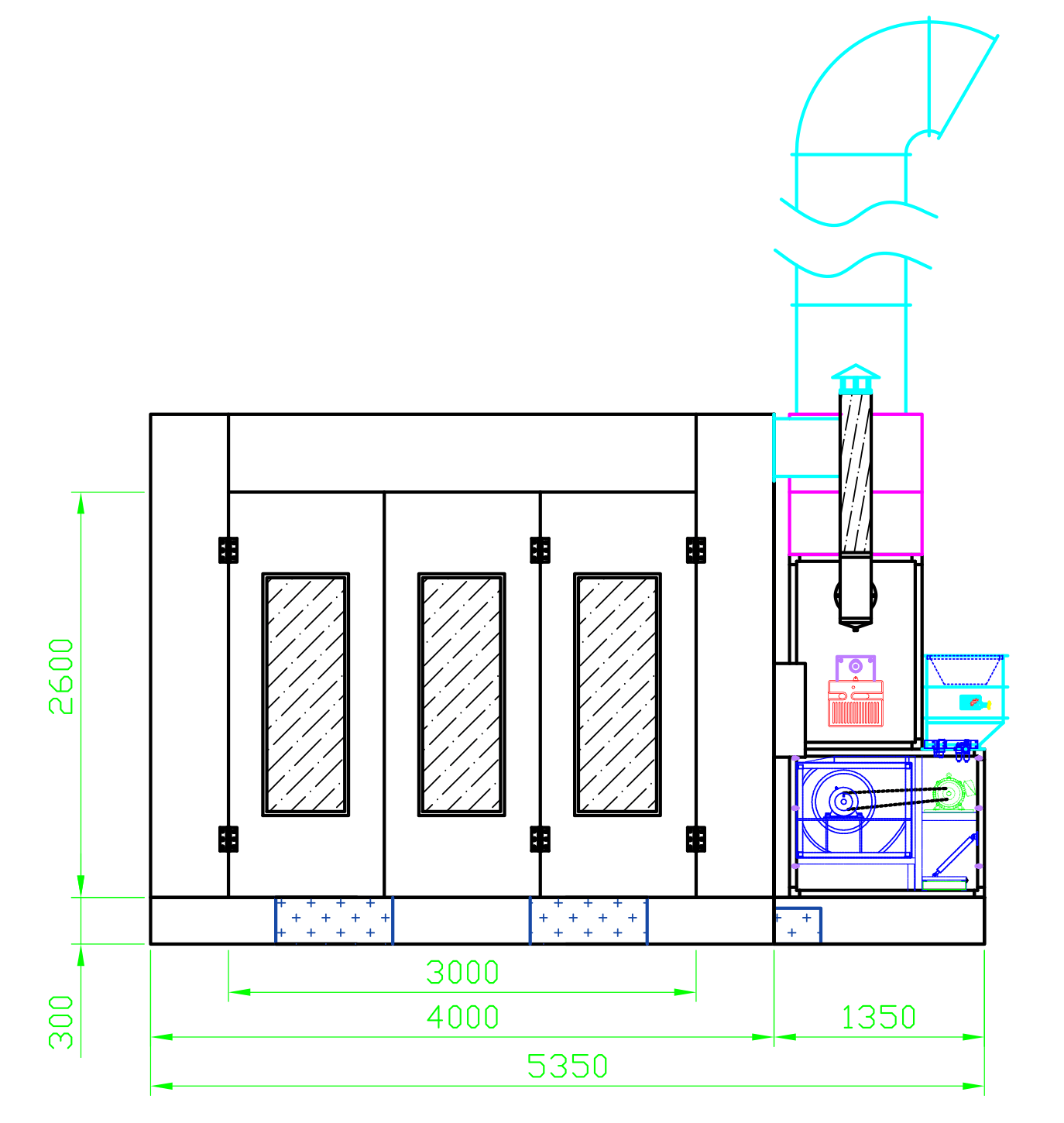

Ulazna vrata

• Trokrilna, dimenzija 3000x2600 mm (ŠxV), izrađena od savijenog čelika bez prekrivenog ruba, s kaljenim staklom ugrađenim u kvadratni okvir od obojenog čelika.

Servisna vrata

• 1 jedinica, dimenzija 700x2000 mm (ŠxV), s kaljenim staklom ugrađenim u kvadratni okvir od obojenog čelika.

Zidna ploča

• Debljine 50 mm i širine 1000 mm, izolacija je EPS i prekrivena je obojenim čelikom debljine 0,426 mm iznutra i izvana. Struktura s utorima i perima, dvije strane prekrivene čelikom.

Krovna ploča

• Izrađena od savijenog pocinčanog lima debljine 0,6 mm.

Stropna svjetiljka

• Lijeva i desna gornja pozicija imaju 5 rasvjetnih tijela, ukupno 10 tijela. Svako tijelo opremljeno je s 4 PHILLIP fluorescentne cijevi od 36 W s dva u jednom elektroničkim balastom.

Bočno svjetlo

• Lijeva i desna strana imaju 5 rasvjetnih tijela, ukupno 10. Svako tijelo opremljeno je s 2 PHILLIP fluorescentne cijevi od 36 W s dva u jednom elektroničkim balastom.

Plenum

• Visok 450 mm, svi rezervni dijelovi plenuma izrađeni su od pocinčanog savijenog čelika i tretirani bijelom bojom za dugi vijek trajanja.

Stropni filter

• Nosiva mreža izrađena je od čelika u obliku slova C s površinskom obradom uljanom bojom, filter visoke učinkovitosti, F5 stupanj (EN779), tip SP-600G.

Jedinice za nadopunski zrak

• Veličina okvira 1,700x1,250x2,200mm (D x Š x V).

Okvir ormara

• Izrađen od 1,5 mm debelog savijenog pocinčanog čelika, trostruki konektor izrađen od aluminijske legure.

Motor i ventilator

• Motor: remenski pogon, remenica s europskim konusnim rukavcem; količina: 2 kom; Snaga jednog motora: 4 kW, ukupna snaga: 8 kW; Tip ventilatora: centrifugalni ventilatori s dvostrukim usisom, TAE-400-H, ukupni kapacitet zraka: 25.000 m3/h.

Regulacija dovodnog zraka

• pogonom Belimo NMU230 10N za kontrolu količine svježeg zraka.

Pneumatski pogon

• Za kontrolu otvaranja ili zatvaranja zračnog ventila tijekom rada prskanjem ili pečenjem.

Izmjenjivač topline

• 200 kW, izrađen od nehrđajućeg čelika 1Gr18Ni9Ti (SUS304) debljine 1,5 mm, s okruglom višecikličkom cijevi hladnjaka, opremljen sigurnosnim otvorom protiv eksplozije, dimnjakom od nehrđajućeg čelika duljine 1 m, dimnjakom od pocinčanog čelika duljine 3 m i 1 kom štitnikom od kiše.

Plamenik

• Riello RG5S dizelski plamenik, produktivnost grijanja je 260 000 kcal/h.
• OPCIJA - PLIN

Filtriranje

• Predfilter, G2 klasa (EN779), tip C16-100. Filter od staklenih vlakana, G3 klasa (EN779), tip PA-50.

Ispušne jedinice

• Veličina okvira 1,250x1,250x1,500mm DxŠxV).

Okvir ormara

• Izrađen od savijenog pocinčanog čelika debljine 1,5 mm, trostruki konektor izrađen od aluminijske legure.

Motor i ventilator

• Motor: remenski pogon, remenica s konusnom čahurom europskog tipa; količina: 1 kom; Snaga jednog motora: 7,5 kW; 5 kW; ukupna snaga: 7,5 kW; Vrsta ventilatora: centrifugalni ventilatori s dvostrukim usisom, TAE-450-H, ukupni kapacitet zraka: 20.000 m3/h.

Upravljanje ispušnim zrakom

• Ručni aktuator za upravljanje količinom zraka.
• Opremljen ravnim kanalom od 4 m, 1 kom kanalom s koljenom od 90° i 1 kom kanalom s koljenom od 30°.

Filtriranje ispušnog zraka

• Filter od staklenih vlakana, G3 klasa (EN779), tip PA-50. Granulirani aktivni ugljen (KC-8.0) u okviru filtera u obliku slova "M".

Upravljački sustav

• Mjerač tlaka, regulator temperature, timer pečenja, sati, indikator prskanja, indikator toplinskog prskanja, indikator pečenja, indikator kvara, lijevi indikator svjetla, desni indikator svjetla, prekidač za prskanje, prekidač za toplinsko prskanje, prekidač za pečenje, lijevi prekidač svjetla, desni prekidač svjetla, indikator napajanja, prekidač za pokretanje, prekidač za napajanje, prekidač za zaustavljanje u nuždi.

OPCIJE :

• Touch screen računalno upravljanje  PLC upravljanje
• Izmjenjivač topline ( grijanje ulaznog zraka sa izlaznim zrakom ( ušteda energenata )
• Plamenik plinski - direktna tehnologija

NAPOMENA :

• Montaža nije uključena jer ovisi o troškovima i udaljenosti
• Dostava nije uključena i posebno se obračunava te ovisi o mjestu dostave
