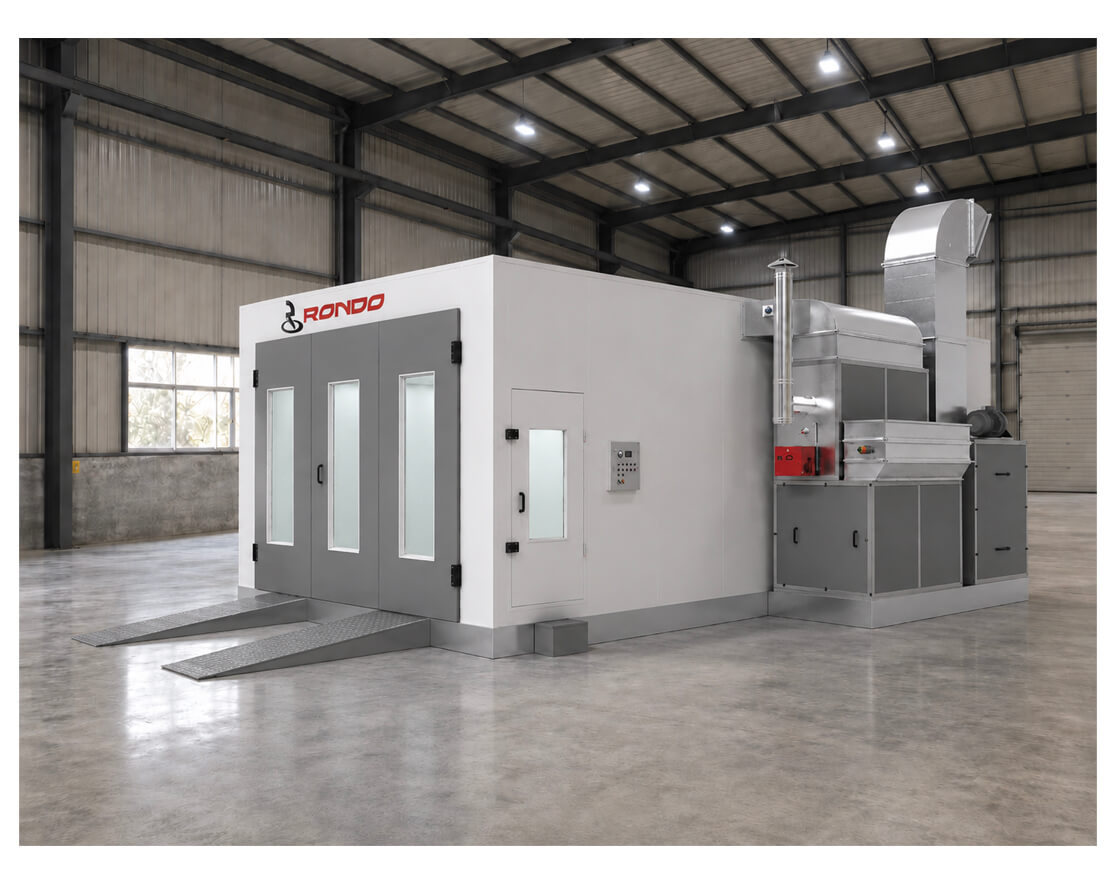

Rondo D-250704-05 termolakirnica 17kW – 8 x 3.9. metara

IZRAĐUJEMO TERMOLAKIRNICE PO DIMENZIJAMA I KARAKTERISTIKAMA NARUČITELJA , NAVEDENI MODELI SU STANDARDNI , TE UKOLIKO ŽELITE VEĆA ULAZNA VRATA, VIŠI STROP , DUŽINA 8, 9 ILI 10 METARA SVE SE MOŽE NAPRAVITI PO ŽELJAMA , UKOLIKO VAM JE POTREBNA TERMOLAKIRNICA KOJA JE VAN STANDARDNIH VERZIJA - KONTAKTIRAJTE NAS !!!!

NAPOMENA : AGREGATI MOGU BITI NA BOČNIM STRANAMA ( LIJEVA I DESNA STRANA TERMOLAKIRNICE ) ILI SA ZADNJE STRANE TERMOLAKIRNICE BEZ PROMJENE CIJENE KAO I SERVISNA VRATA MOGU BITI SA LIJEVE ILI DESNE STRANE BEZ PROMJENE CIJENE - SVE TREBA NAPOMENUTI PRILIKOM NARUDŽBE TERMOLAKIRNICE

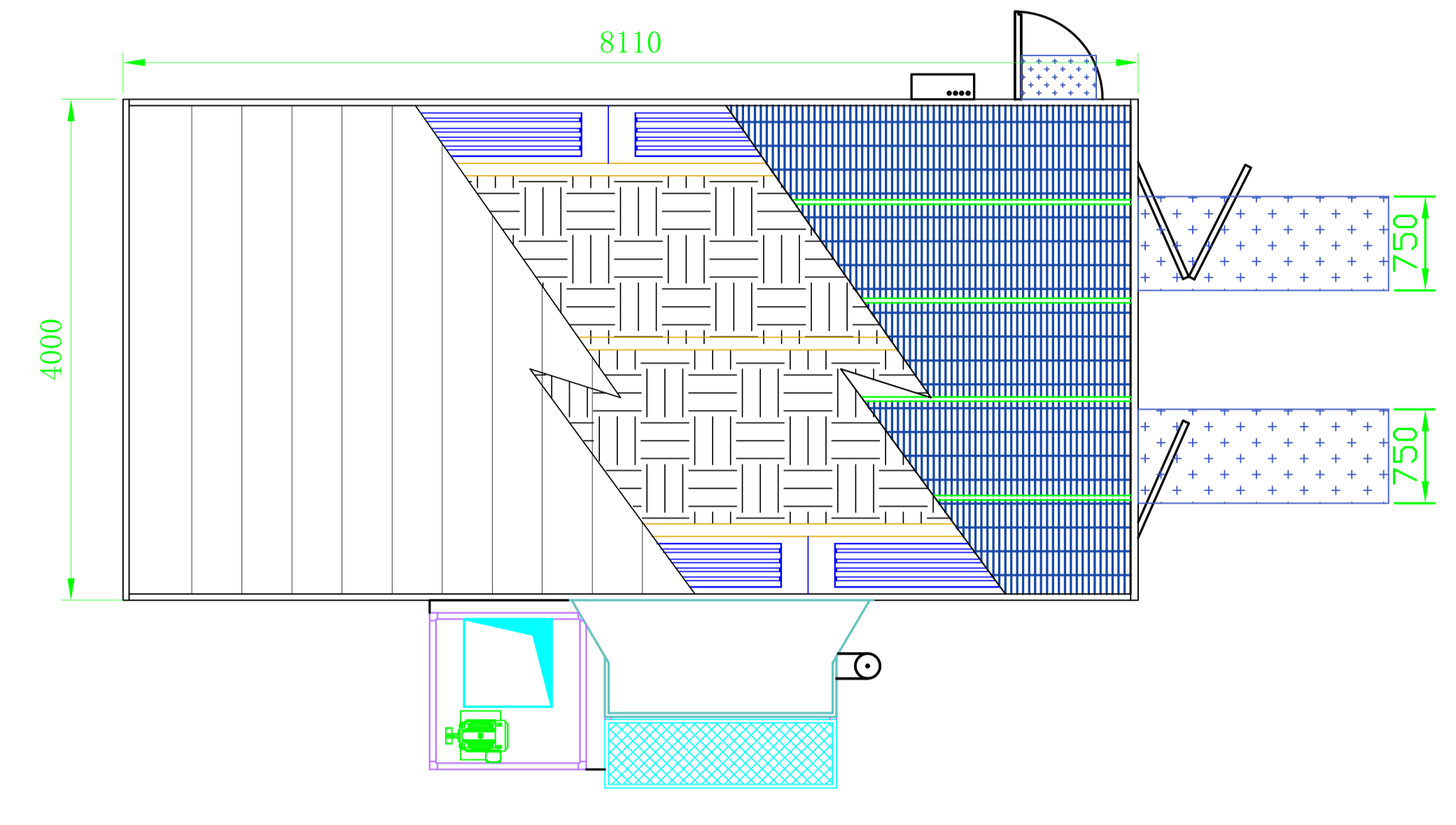

DIMENZIJE :

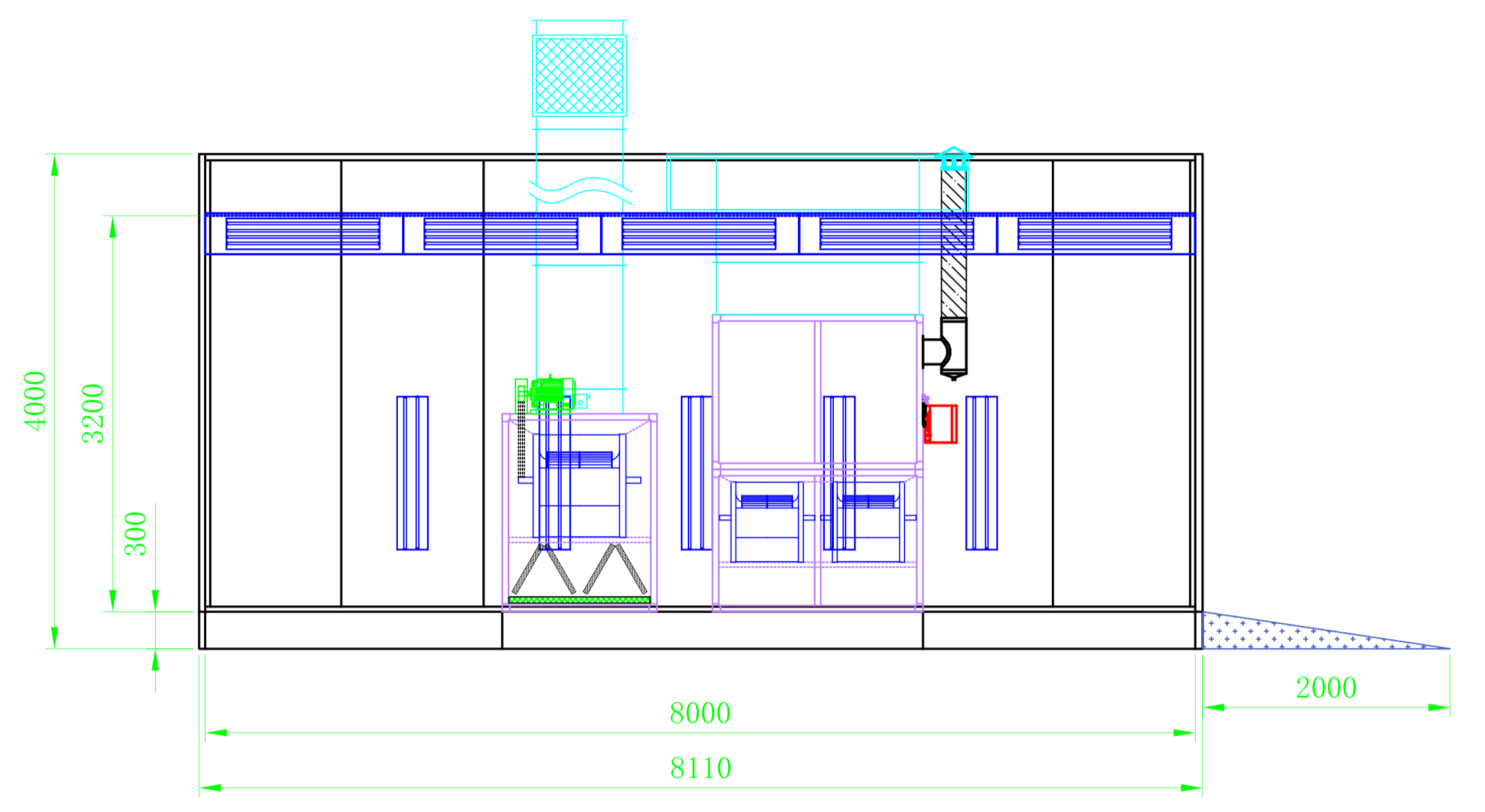

• Unutarnje dimenzije 8000 × 3900 × 3200 mm (DxŠxV)

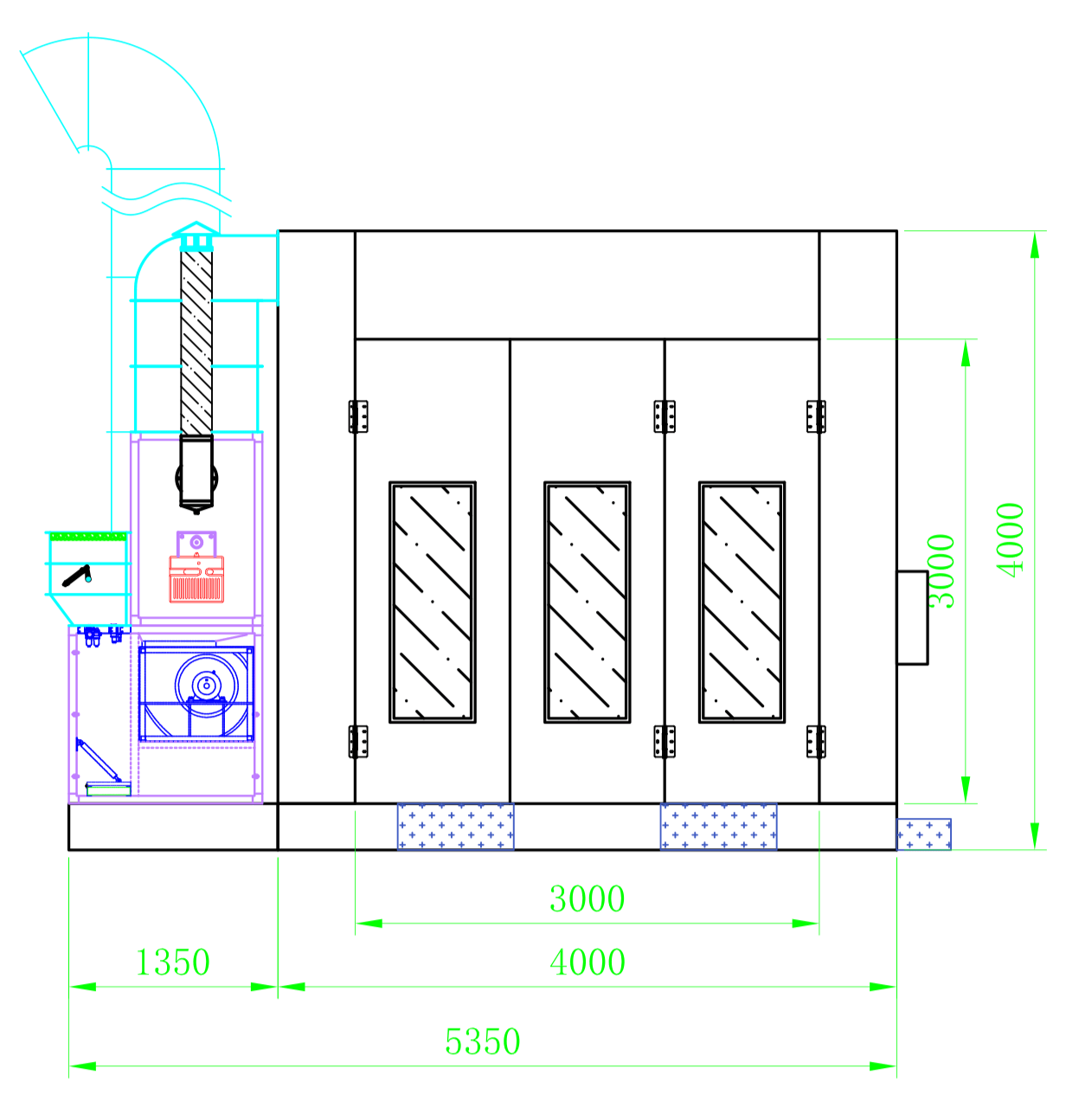

• Vanjske dimenzije 8110 × 5350 × 4000 mm (DxŠxV)
• Put usisa zraka - kompletan pod - potpuno silazno
• Put odvoda -Uz pod

Pod

• Osnovni materijal - Savijeni pocinčani čelik
• Podešavanje visine - Ne
• Navozne rampe 2 kom
• Obrada površine rampe - Topla galvanizacija
• Materijal rešetke - Ravna šipka 30 × 4 mm i 8 mm
• Količina rešetke na podu : Pune rešetke
• Visina poda : 300 mm
• Osnovni nosač i način obrade : Pocinčani kvadratni čelik (40x80 mm) zavaren i obojen
• Navozne rampe : vanjske
• Dimenzije navoznih rampi : 750x2000mm
• Materijal rampe: udubljena ploča debljine 2,5 mm, savijena i zavarena
• Težina opterećenja rešetke - 550 kg/m3
• Površina rešetke - topla galvanizacija

KABINA :

• Struktura - Ravna
• S čeličnim okvirom - Ne
• Oblik kabine - Vertikalna ugradnja zidne ploče (uobičajeni način)

Zidna ploča

• Debljina panela - 50 mm
• Boja Debljina čelika - 0,426 mm
• Izolacija - EPS
• Gustoća izolacije - 12 kg/m³
• Pokriveni rub - Poklopac s 2 strane

Glavna vrata

• Količina jedinica - 1 jedinica
• Veličina 3000 × 3000 (Š × V)
• Količina krila - 3 krila
• Struktura - Mentalno savijena ploča bez pokrivenosti
• Struktura za gledanje - Kvadratni čelik bijele boje, savijen, pokriveni rub
• Način ugradnje - Normalna ugradnja
• Izolacija - EPS

Vrata za osoblje

• Količina - 1 kom
• Veličina - 800 x 2000 mm
• Položaj - Desno naprijed
• Struktura - Kvadratni aluminijski rub, pokriveni rub (bijelo praškasto obojen)
• Struktura za gledanje - Prozor
• Kvadratni aluminijski rub, pokriveni rub (bijelo praškasto obojen)
• Stepenica - Da

STROP :

• Struktura Ravna
• Okvir stropnog filtera - Profil od aluminijske legure
• Visina plenuma - 500 mm
• Noseći okvir  -  S čeličnim okvirom
• Materijal krovne ploče
• Nosivi okvir stropnog filtera - obojano

RASVJETNI SUSTAV

• Stropna svjetiljka - 10 jedinica x 4 kom = 40 kom od 22 W
• Način ugradnje rasvjetnog tijela - gradnja pod kutom od 45° na 2 strane
• Bočno svjetlo - 10 jedinica x 2 kom 20 kom od 22 W
• Način ugradnje rasvjetnog tijela - okomito
• Rasvjeta i elektronički balast - LED svjetlo
• Materijal kutije rasvjetnog tijela - Savijeni čelik; površina obojana
• Osvjetljenost svjetlom >1000 LUX
• Poseban zahtjev - Ne
• Razina zaštite rasvjetnog tijela - P55 Otporno na plamen
• Položaj jedinice
• Snaga svjetla - 1320 W

JEDINICA ZA USIS ZRAKA

• Položaj jedinice - Lijevo
• Količina jedinica - 1 jedinica
• Motor i ventilator (za JEDNU jedinicu) Dvostruki centrifugalni ventilator s usisom zraka i unutrašnjim motorom
• Tlak - 700 Pa
• Model ventilatora: YDW 4.5AL1
• Snaga: 4 kW; Ventilator UKUPNO 8 KW
• Količina: 2 kom
• Kapacitet zraka: 25000 m3/h
• Smjer usisa zraka - Odozgo straga
• Mjesto usisa zraka - Izvan radionice
• Okvir jedinice za dovod zraka  - Okvir od pocinčanog čelika
• Poklopna ploča jedinice za dovod zraka - Strojno izrađena ploča visoke čvrstoće s kamenom vunom iznutra
• Regulacija zraka od - Pretvaranje prskanja u pečenje - Pneumatskim
• Regulacija usisa zraka
• Pneumatski aktuator i zračni ventil

JEDINICA ZA ISPUŠNI ZRAK

• Položaj jedinice - Lijevo, desno ili iza lakirnice
• Motor i ventilator (za JEDNU jedinicu) - Dvostruki centrifugalni ventilator za usis zraka s unutrašnjim motorom
• Model ventilatora: WRK-560
• Smjer ispušnog zraka - Odozgo straga
• Kanal za ispušni zrak - 4 ravna kanala, dimenzije 800 x 800 x 1000 mm, 1 koljeno od 90°,
• Okvir jedinice za ispušni zrak
• Okvir od pocinčanog čelika
• Količina jedinica - 1 jedinica
• Tlak - 600 Pa
• Snaga: 7,5 kW; Ventilator nap.: 1 kom
• Kapacitet zraka: 25000 m3/h
• Regulacija ispušnog zraka - ručno i zračnim ventilom
• Brzina zraka u praznom hodu - > 0,23 m/s
• Poklopac jedinice za ispušni zrak
• Strojno izrađena ploča visoke čvrstoće s kamenom vunom iznutra

SUSTAV GRIJANJA

• Način grijanja - dizelskim plamenikom
• Količina sustava grijanja - 1 jedinica
• Plamenik (1 jedinica) - RG5S; Jednostupanjski
• Produktivnost grijanja (1 jedinica) 260.000 kcal/h
• Struktura izmjenjivača topline - Višeciklički i s protueksplozivnim otvorom
• Brzina izmjenjivača topline - 200 kW/h
• Materijal izmjenjivača topline - Izrađen od nehrđajućeg čelika 1,5 mm 1Gr18Ni9Ti (SUS304)
• Maks. radna temperatura - 80 °C
• Vrijeme zagrijavanja pečenja - 10-15 minuta (od 20 °C do 60 °C) 20 °C (od 0 °C do 20 °C)
• Kanal - 4 ravna kanala, 2 koljena , materijal - pocinčani

FILTRIRANJE :

• Filter za usis zraka - Predfilter s pločastim tipom
• Način ugradnje - Ravno postavljen u ploču
• Stropni filter - Podfilter visoke učinkovitosti
• Način ugradnje - Profil od aluminijske legure
• Recirkulacijski filter - Staklena vlakna
• Način ugradnje - Položite na poduprtu mrežu
• Model I klasa - GS20; Klasa G3
• Kapacitet zadržavanja prašine - 380 g/m2
• Model I klasa - YS-600G; Klasa F5
• Kapacitet zadržavanja prašine - 550 g/m2
• Model I klasa - PA-50; Klasa G3
• Kapacitet zadržavanja prašine - 550 g/m2

UPRAVLJAČKI SUSTAV

• Upravljački put - Relejem
• Pokrivna žica - Utorom
• Pokretanje motora za usis zraka
• Pokretanje pod punim tlakom
• Pokretanje motora za ispuh zraka
• Pokretanje pri snižavanju tlaka

Prekidač i gumb

• Prskanje; Zagrijavanje; Pečenje; Postavljanje vremena pečenja; Prekidač rasvjete; Indikator kvara; Regulator temperature; Sati; Prekidač napajanja; Zaustavljanje u nuždi; Ograničivač temperature; Mjerač tlaka;

NAPAJANJE

• Napon i faza motora - 3 × 380 V, 50 Hz
• Napon i faza rasvjete - 1 × 220 V, 50 Hz
• Ukupna snaga - 17 kW

OPCIJE :

• Touch screen računalno upravljanje  PLC upravljanje
• Izmjenjivač topline ( grijanje ulaznog zraka sa izlaznim zrakom ( ušteda energenata )
• Plamenik plinski - direktna tehnologija

NAPOMENA :

• Montaža nije uključena jer ovisi o troškovima i udaljenosti
• Dostava nije uključena i posebno se obračunava te ovisi o mjestu dostave
