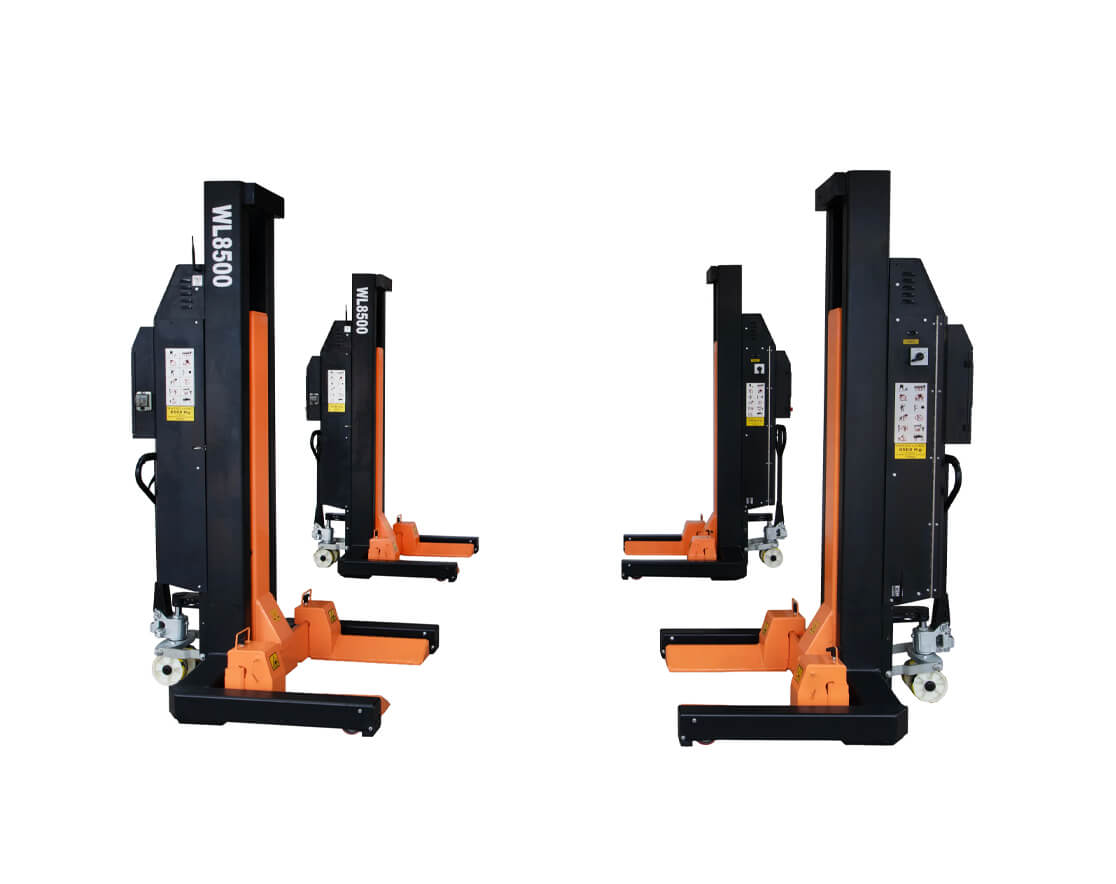

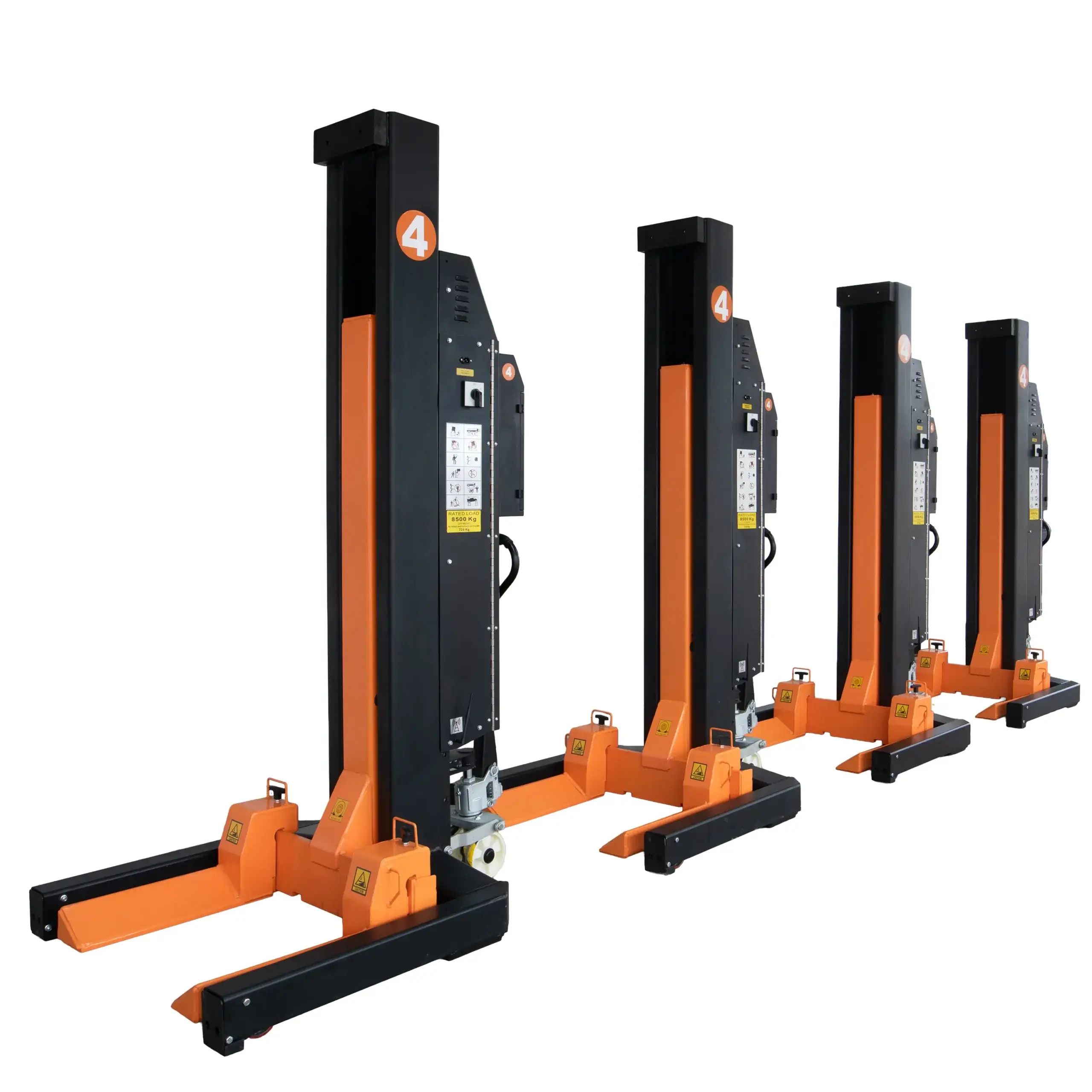

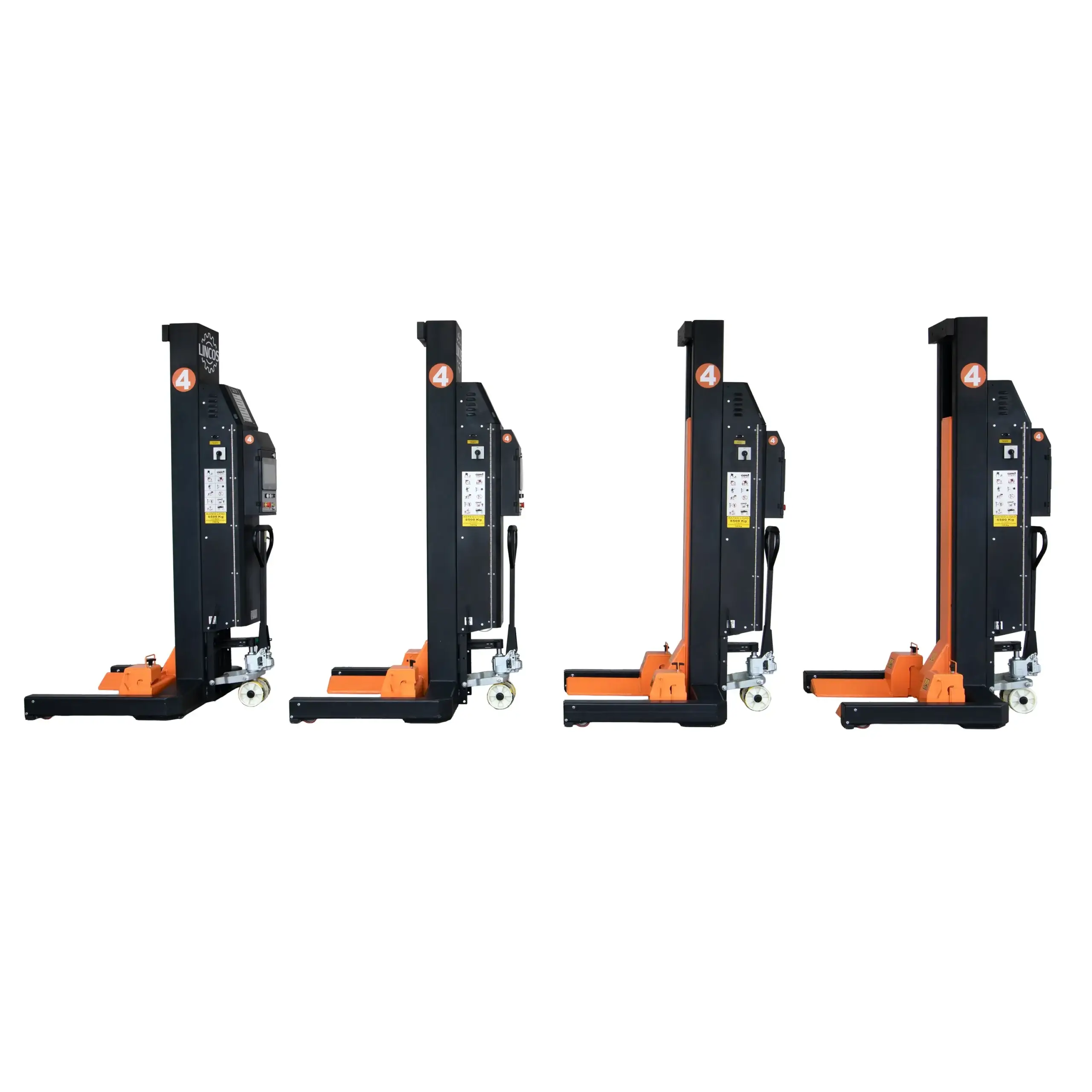

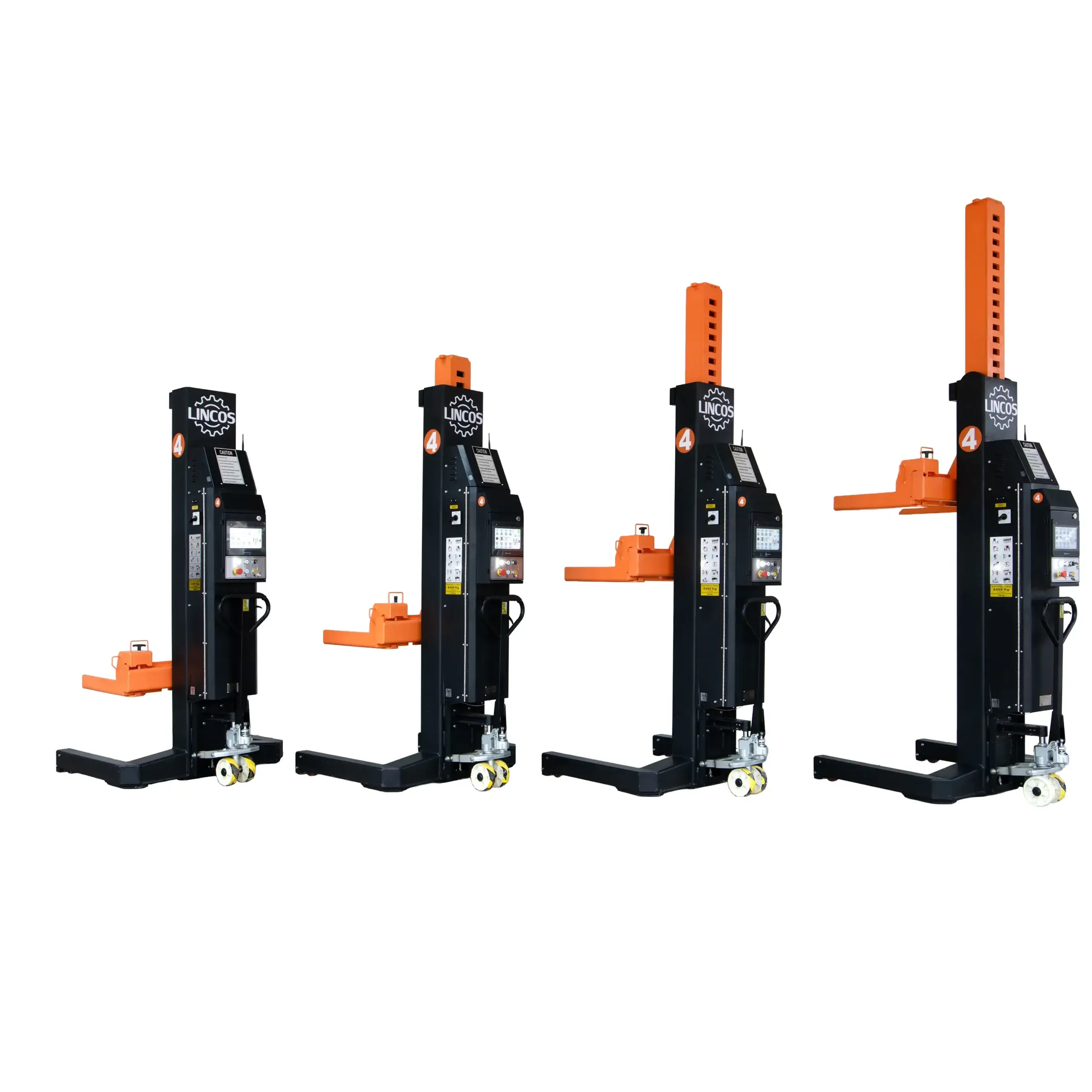

Lincos WL8500-4 – 4×8.5t (34tone) bežićne dizalice

U CIJENU JE UKLJUČENA DOSTAVA HRVATSKA I SLOVENIJA

KARAKTERISTIKE :

• Nosivost 8500 kg po stupu
• Ukupna nosivost 34 000 kg (4 stupa)
• Elektrohidraulički pogonski sustav
• Industrijska bežična radio sinkronizacija
• Integrirani 24V DC upravljački sustav
• Upravljačka ploča s dodirnim zaslonom
• Mehaničko i elektromagnetsko sigurnosno zaključavanje
• Podesive ruke za podizanje kotača
• Ugrađeni hidraulički mobilni komplet
• Dvostruki baterijski sustav po stupu
• Dizajniran isključivo za unutarnju upotrebu
• Maksimalna konstrukcijska visina – VAŽNO
• Svaki stup ima konstrukcijsku visinu od 3680 mm.
• Preporučena minimalna visina stropa: preko 4000 mm kako bi se osigurala sigurna visina za podizanje.
• Molimo uzmite u obzir minimalnu visinu vozila prilikom odabira odgovarajuće visine stropa za podizanje.
• Bežični sustav sinkronizacije
• Stupovi komuniciraju putem zatvorenog industrijskog radio sustava, a ne putem standardnog WiFi-ja.
• Nije potreban usmjerivač
• Nije potrebna mrežna veza radionice
• Sigurna interna radio komunikacija
• Minimalno 2 stupa, maksimalno 32 stupa po sustavu
• Bilo koji stup može služiti kao upravljački stup.
• Svaki stup opremljen je senzorom pomaka koji prenosi podatke o visini u stvarnom vremenu.
• Automatska kontrola odstupanja:
• Razlika 15–30 mm → aktivirana hidraulična korekcija
• Razlika 30–60 mm → proširena korekcija
• Razlika 60 mm → sustav blokira kretanje
• To jamči precizno sinkronizirano podizanje čak i pod punim opterećenjem.

Sigurnosni sustav

• Dizalica integrira više sigurnosnih slojeva:
• Mehanička sigurnosna brava sa zvučnim zahvatom
• Elektromagnetski mehanizam zaključavanja
• Preljevni ventil (zaštita od preopterećenja)
• Ventil protiv curenja
• Hidraulična zaštita protiv pada
• Tipka za zaustavljanje u nuždi
• Mehanizam za zaključavanje ruke
• Kontinuirani zvučni signal tijekom spuštanja
• Ako hidraulički tlak zakaže, mehanička brava sprječava nagli pad.

Upravljački sustav

Glavne značajke stupa:

• Zaslon osjetljiv na dodir
• Upravljanje GORE / DOLJE
• Funkcija ZAKLJUČAVANJA
• Hidraulični prekidač UKLJUČIVANJE/ISKLJUČIVANJE
• Zaustavljanje u nuždi
• Postavljanje nulte visine
• Postavljanje maksimalne visine
• Funkcija pomoći pri sinkronizaciji
• Dijagnostika kodova grešaka
• Stupovima se može upravljati:
• Svim zajednoPojedinačno
• Po paru osovina
• Podizne ruke
• Podesiv razmak ruku prema promjeru kotača
• Ručni mehanizam za zaključavanje
• Uređaj za zaključavanje orijentacije sprječava klizanje
• Mora biti potpuno zaključan prije podizanja

Sustav mobilnosti

Svaki stup uključuje hidraulički mobilni komplet u stilu paletne dizalice:

• Upravljanje ručkom kormila
• Stražnji kotači podižu bazu s tla
• Jednostavno pozicioniranje ispod kotača vozila
• Baza mora biti potpuno na tlu prije podizanja
• Podizanje tijekom kretanja strogo je zabranjeno
• Sustav baterije i napajanja

24V DC sustav

• Konfiguracija s dvije baterije po stupu
• Punjenje potrebno ispod 20% razine baterije
• Ugrađena elektronika za punjenje s 230V mrežnim priključkom i spiralnim kabelom za napajanje.
• Baterija i hidraulično ulje uključeni u težinu stupa
• Tehnički podaci (po stupu)

TEHNIČKE KARAKTERISTIKE :

• Vrsta pogona Elektrohidraulički
• Nosivost 8500 kg
• Ukupna nosivost (4 stupa) 34 000 kg
• Visina podizanja 1750 mm
• Izvorna visina 150 mm
• Maksimalna visina stupa 3680 mm
• Ukupna širina 1410 mm
• Snaga stroja 3,0 kW
• Napon 24 V DC
• Težina stupa 810 kg
• Razina buke <85 dB
• Radna temperatura 5–40 °C
• Temperatura skladištenja -25 °C~55 °C
• Visina ugradnje ≤1000 m nadmorske visine
• Mjesto ugradnje Samo u zatvorenom prostoru

Radni zahtjevi

• Samo betonski pod
• Minimalna debljina betona: ≥200 mm
• Minimalna čvrstoća betona: ≥3000 PSI (2,1 kg/mm²)
• Potreban ravan pod
• Minimalna udaljenost od zidova 1200 mm
• Nije prikladno za asfaltne podove
• Nije prikladno za vanjsku upotrebu
• Električni ormar je ventiliran i nije otporan na prskanje
• Preporučena minimalna unutarnja visina: 4000 mm + visina vozila mora se uzeti u obzir.

Zahtjevi za održavanje

• Mjesečno podmazivanje ležajeva i pokretnih dijelova
• Mjesečno podmazivanje sigurnosnih brava i kabela
• Zamjena hidrauličkog ulja jednom godišnje
• Dnevni pregled sigurnosnog sustava
• Podešavanje sigurnosnog ventila samo od strane obučenog osoblja
• Koristite filtrirano čisto hidrauličko ulje
• Prije servisa potrebno zaključavanje/označavanje

Upute za transport

• Visina transporta po stupu: 2600 mm
  Težina:
• Set od 4 stupa: cca. 3240 kg
• Težina jednog stupa: 810 kg (uključujući bateriju i ulje)

Uvjeti prijevoza:

• Samo vertikalni položaj
• Pravilno osigurano tijekom prijevoza
• Zatvoreni kamion s dovoljnom unutarnjom visinom ili otvoreno vozilo s ravnom platformom
• Vozilo mora imati odgovarajuću nosivost
• Ugradnja, puštanje u pogon, pregled dizalice i odgovornosti

PAKIRANJE :

• Paket 1 - 145 x 120 x 260 cm 815 kg
• Paket 2 - 145 x 120 x 260 cm 815 kg
• Paket 3 - 145 x 120 x 260 cm 815 kg
• Paket 4 - 145 x 120 x 260 cm 815 kg
